PA6は強い素材ですか？特性と用途の説明

PA6 は強力な素材ですが、重要な注意点があります

はい、PA6 ( ポリアミド 6 、ナイロン 6 としても知られています）は、純粋に強力なエンジニアリンググレードの熱可塑性プラスチックです。成形時乾燥 (DAM) 状態での引張強さは通常、次の範囲です。 70～85MPa 、その曲げ弾性率はほぼ一定です 2,500～3,200MPa 。これらの数字は、中程度の負荷の用途で金属コンポーネントを置き換えることができる構造ポリマーのカテゴリーにしっかりと位置づけています。しかし、「強い」という言葉は物語の一部にすぎません。 PA6 の機械的性能は、吸湿性、温度、そして最も重要なことに、ガラス繊維で強化されているかどうかに非常に敏感です。これらの変数を理解することが、材料選択の成功とコストのかかる設計の失敗を分けるものとなります。

エンジニアが言及するとき PA6 GF材 (PA6 GF30 または PA6 GF50 などのガラス繊維強化された PA6)、彼らはベースポリマーの大幅にアップグレードされたバージョンについて説明しています。ガラス充填グレードは引張強度を上回る可能性があります 180MPa およびそれを超える曲げ弾性率 9,000MPa 強化されていない PA6 では時間の経過とともにたわみすぎたりクリープしたりするような、要求の厳しい構造環境、自動車環境、産業環境でも使用可能です。この記事では、両方の資料を詳細に説明し、機械的データ、実際のパフォーマンス、制限、各グレードが実際に属する場所について説明します。

非強化 PA6 の主要な機械的特性

非強化 PA6 は、靭性、剛性、耐摩耗性のバランスが取れた組み合わせを持つ半結晶性ポリマーです。その機械的挙動は、室温での成形時の乾燥条件下での次の重要な特性によって定義されます。

破断点伸びの数値 — 30～100％ — PA6 の最も貴重な特性の 1 つが明らかになります。それは、過負荷がかかっても単純に破損しないということです。変形して故障の前に警告を発します。この延性特性により、衝撃を吸収したり、ケーブルタイ、クリップ、機械ハウジングなど、壊滅的に粉砕することなく時折の誤使用に耐える必要がある部品によく選ばれています。

熱たわみ温度 65～80℃ 1.8 MPa での制限は意味のある制限です。強化されていない PA6 は、約 220℃ の融点に達するかなり前に剛性を失い始めます。熱源の近くでの用途や、高温で持続的な機械的負荷がかかる用途では、この制限によりエンジニアはガラス強化グレードや PA66 や PA46 などのより高性能なポリアミドを選択することがよくあります。

吸湿によってすべてが変わる

PA6 の吸湿性は、この材料を扱う際に最も過小評価されがちな側面の 1 つです。乾燥した、新たに成形された状態では、表 1 の数値が適用されます。 PA6 が湿気を吸収すると、これは周囲の湿度や直接の水との接触にさらされたときに自然に起こりますが、その特性は大幅に変化します。

平衡含水率 (相対湿度 50% の環境で重量で約 2.5 ～ 3.5% の水分) では、次の変化が発生します。

• 引張強さは約低下します 20～35% 、およそ 50 ～ 65 MPa まで低下します。
• 曲げ弾性率は次のように減少する可能性があります 40～50%
• 衝撃強度は実際に増加し、場合によっては 2 倍以上になります。
• 寸法変化が発生し、約 0.5～1.0% セクションの厚さに応じて
• 材料の柔軟性が著しく向上し、ノッチによる破壊に対する耐性が向上します。

この湿気による可塑化は、必ずしも有害であるわけではありません。ギア、ベアリング、滑り接触などの用途では、延性の向上と摩擦係数の低下により実際に耐用年数が延長されます。しかし、寸法公差が厳しい精密構造コンポーネントでは、吸湿は設計段階で対処する必要がある深刻な工学的課題です。組み立て前に部品を湿気調整するか、調整された状態に合わせて設計するか、比例して水分吸収が少なくなり、湿潤条件下でもより高い剛性を維持する PA6 GF 材料に切り替えるかのいずれかによって対処する必要があります。

PA6 は PA66 よりもはるかに速く、より多くの量の水分を吸収します。厚さ 3mm の PA6 試験片は、およそ 1 時間で平衡含水率の 50% に達します。 200時間 23°C、相対湿度 50% の場合、完全な平衡状態には部品の厚さに応じて数週間から数か月かかる場合があります。屋外または湿気の多い環境で PA6 を使用する設計者は、構造計算で DAM 値ではなく、常に調整された材料特性を指定する必要があります。

PA6 GF 材料: 強化カテゴリーの説明

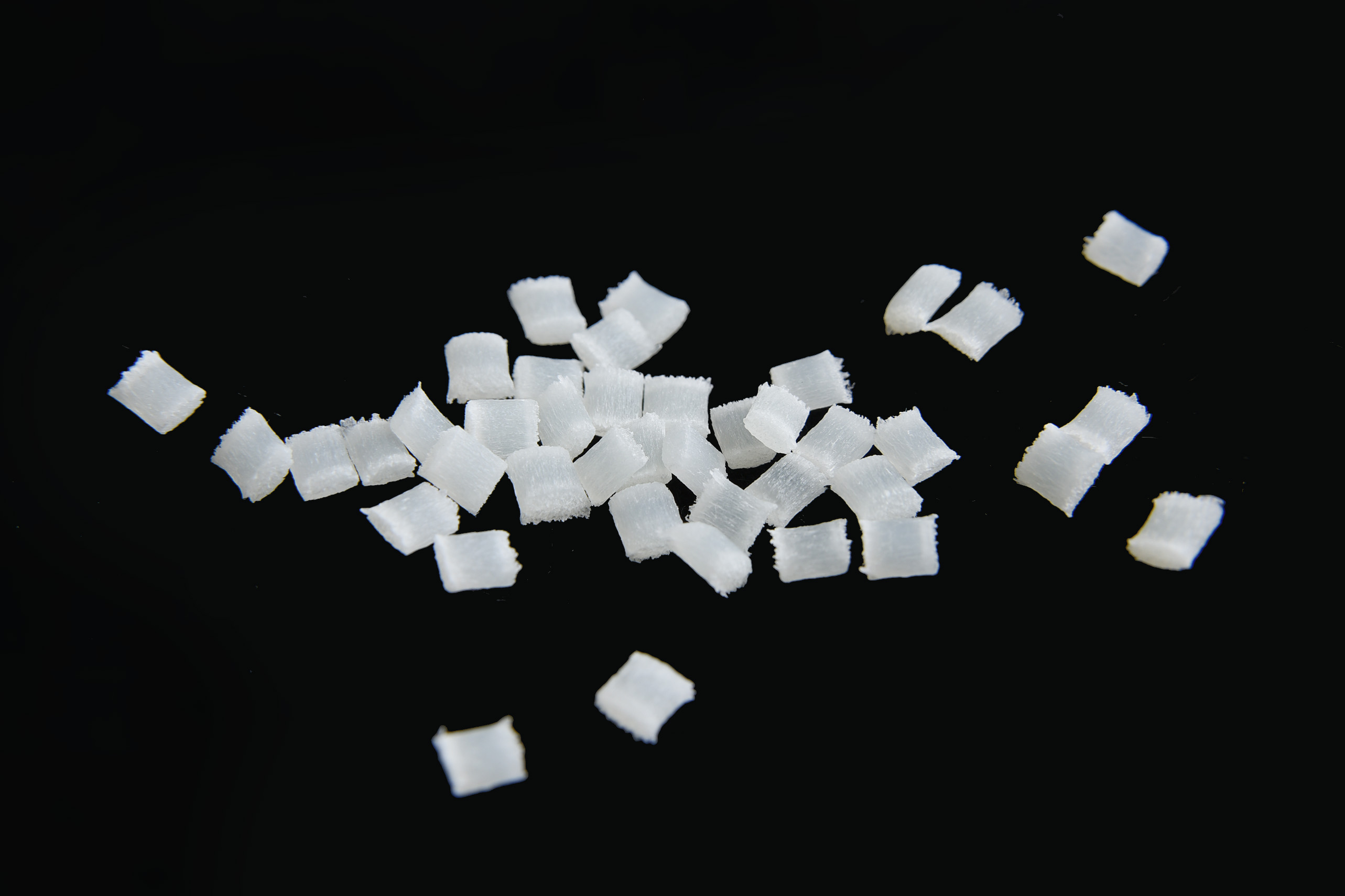

PA6 GF材 は、配合中にガラス短繊維 (通常 10 ～ 50 重量%) が PA6 マトリックスにブレンドされるコンパウンドです。ガラス繊維はポリマー内の構造骨格として機能し、剛性、強度、耐熱性を劇的に向上させながら、吸湿性とクリープを軽減します。

最も一般的に使用されるグレードは PA6 GF15、PA6 GF30、PA6 GF50 で、数字はガラス繊維の重量パーセントを示します。 PA6 GF30 は、これまでで最も広く指定されているグレードであり、強化された PA6 の性能を比較するための実用的なベンチマークとして機能します。

熱たわみ温度の向上は、ガラス繊維を追加することの最も顕著な利点の 1 つです。強化されていない PA6 は 65 ～ 80°C でたわみますが、PA6 GF30 は次の温度まで構造的完全性を維持します。 200～210℃ — ポリマーの融点に近い温度。これは、ガラス繊維ネットワークがポリマーマトリックスが軟化しても変形を物理的に抑制し、ベース樹脂の軟化挙動から構造性能を効果的に切り離すために起こります。これが、温度が定期的に 120°C を超える自動車のボンネット下の用途で PA6 GF 材料が主流となる理由です。

トレードオフは脆さです。強化されていない PA6 は破断する前に 30 ～ 100% 伸びますが、PA6 GF30 は通常、わずか 2 ～ 4% の伸びで破断します。延性破壊モードから脆性破壊モードへのこの移行は、設計上の重要な考慮事項です。 PA6 GF 材料で作られたコンポーネントは、鋭利な内部コーナーなどの応力集中を避けるように慎重に設計する必要があります。これらのコーナーは亀裂の開始点として機能し、ほとんど警告なしに突然の破損につながる可能性があります。

PA6 GF 材料の異方性: 繊維配向の問題

PA6 GF 材料の技術的に最も重要な、そしてしばしば見落とされがちな特性の 1 つは異方性です。つまり、材料はガラス繊維の配向方法に対する試験の方向に応じて異なる動作をします。射出成形中、繊維は主にメルトフローの方向に整列し、フロー方向に垂直な方向よりもフロー方向に沿った方が実質的に強度の高い部品が作成されます。

PA6 GF30 の場合、流れ方向と直交方向の引張強度の差は次のように大きくなる可能性があります。 20～35% 。ウェルド ライン (成形中に 2 つのメルト フロントが交わる領域) は、これらの接合部の繊維が荷重方向に対して垂直に配向されており、PA6 GF30 のウェルド ラインでの引張強度がわずかに低下する可能性があるため、特に脆弱です。 母材強度の40～60％ .

この問題に対処するには、部品設計者と金型エンジニアの間の緊密な調整が必要です。戦略には次のようなものがあります。

• 成形品の低応力領域にウェルド ラインが形成されるようにゲートを配置する
• モールド フロー シミュレーション ソフトウェア (Moldflow や Moldex3D など) を使用して、鋼を切断する前に繊維配向を予測します。
• 構造計算におけるワーストケース（クロスフロー）配向に基づいた材料特性の指定
• 真に等方性の強度が必要な場合は、長ガラス繊維 (LGF) コンパウンドまたは連続繊維複合材料を検討してください。

構造部品に PA6 GF 材料を指定するエンジニアは、データシートの値だけに依存してはなりません。データシートの値は通常、理想的な条件で成形された標準 ISO または ASTM 引張棒で測定されます。複雑な形状、複数のゲート、さまざまな断面厚さを備えた実際の射出成形部品は、シミュレーションと物理テストのみが完全に特徴付けることができる局所的に異なる特性を示します。

耐クリープ性: 持続的な荷重下での長期強度

短期引張強度データは、材料が簡単な試験でどれだけの応力に耐えられるかを測定します。しかし、現実世界の構造用途のほとんどには、数時間、数か月、または数年にわたる持続的な負荷が含まれており、PA6 を含むポリマーはそのような条件下でクリープを起こします。クリープとは、加えられた応力が短期降伏点を大幅に下回った場合でも、材料がゆっくりと変形し続けることを意味します。

強化されていない PA6 は、持続的な負荷の下でも特に柔軟なポリマーです。ただのストレスで 短期引張強度の 20 ～ 30% 、室温で 1,000 時間以上荷重を加えると、重大なクリープひずみが蓄積する可能性があります。高温または調整された（湿った）条件では、クリープ挙動は大幅に悪化します。

PA6 GF30材 耐クリープ性の劇的な改善を示します。硬質ガラス繊維ネットワークがポリマー鎖の可動性を抑制し、同等の条件下で未充填の PA6 と比較して長期変形を 3 ～ 5 分の 1 に軽減します。これが、耐用年数全体にわたって負荷がかかった状態で厳しい寸法公差を維持する必要がある構造ブラケット、耐荷重クリップ、およびハウジングにガラス強化グレードが指定される主な理由の 1 つです。

PA6 ベースの部品に持続的な機械的負荷がかかるアプリケーションの場合、エンジニアは短期間の引張データに依存するのではなく、等時性の応力-ひずみ曲線 (特定の時点でのクリープ データ) を参照する必要があります。これらの曲線は、BASF (Ultramid)、Lanxess (Durethan)、DSM (Akulon)、Solvay (Technyl) などの主要な樹脂サプライヤーから入手でき、正確な設計計算に不可欠な基盤を形成します。

PA6 および PA6 GF 材料の耐薬品性

耐薬品性は、PA6 が動作環境に耐えられるかどうかを決定する実際的な「強度」の次元です。 PA6 は、産業や自動車の環境で一般的に遭遇する多くの化学物質に対して優れた耐性を持っていますが、理解する必要がある特定の脆弱性があります。

材質 PA6 は優れた耐性を備えています

• 脂肪族炭化水素（鉱油、ディーゼル燃料、ガソリン）
• ほとんどのアルコールは室温で
• 弱アルカリおよび弱塩基
• グリースおよび潤滑油
• 室温のケトンとエステル

PA6 材料は次のような影響を受けやすい

• 強酸 — 希塩酸や希硫酸でも PA6 は加水分解により急速に分解されます。
• 酸化剤 — アミド結合を攻撃する漂白剤や過酸化水素を含む
• フェノールおよびクレゾール — PA6 の溶剤として機能します。
• 塩化カルシウム溶液 — ポリアミド用の既知の環境応力亀裂剤であり、特に道路塩害に関連します。
• 長時間熱水にさらされる — 加水分解を促進し、表面のチョーキングや機械的完全性の損失を引き起こす可能性があります。

PA6 GF 材料のガラス繊維は、ベース樹脂の耐薬品性プロファイルを根本的に変えることはありません。マトリックスポリマーは依然として PA6 であり、同じ化学的攻撃メカニズムの影響を受けやすいままです。ただし、PA6 GF グレードでは全体的な吸湿性が低いため、水溶液が含まれる環境では付随的な利点が得られます。

動作範囲全体にわたる熱性能

PA6 の結晶融点はおよそ 220°C 。これにより、射出成形中の通常 240 ～ 270 °C の溶融温度の処理ウィンドウが得られます。構造材料としての上限使用温度は、補強レベルと適用される荷重に大きく依存します。

重大な機械的負荷がかからない継続的なサービスの場合、強化されていない PA6 は、およそ 100～110℃ 。機械的負荷がかかった場合、熱たわみ温度は 65 ～ 80°C がより現実的な制限となります。 PA6 GF30 は、HDT が 200 ～ 210°C で、実際の構造使用温度を約 200℃ まで拡張します。 130～150℃ 安全マージンと長期的な資産保持を考慮した、現実の状況での持続的な負荷の下での耐荷重。

PA6 は低温では、特に乾燥状態ではさらに脆くなります。以下 -20℃ 、強化されていない PA6 の衝撃強度は急激に低下し、材料は変形するのではなく破損する可能性があります。水分調整された PA6 は、より優れた低温靭性を保持します。 PA6 GF 材料は本質的に延性が低いため、0°C 未満で使用する場合は慎重な衝撃評価が必要です。

拡張された熱安定性が必要な用途では、熱安定剤パッケージが非強化 PA6 グレードとガラス強化 PA6 グレードの両方に定期的に追加されます。これらの添加剤は、連続使用温度の上限を高め、加工中の酸化劣化を防ぎます。商品名に「HS」または「熱安定化」と表示されているグレード (BASF ウルトラミッド B3WG6 HS など) は、ボンネット内やその他の熱要求の厳しい環境向けに特別に配合されています。

PA6 および PA6 GF 材料が使用される実際の用途

未充填から高度にガラス強化されたものまで幅広いグレードが利用可能であるため、PA6 は家庭用品から安全性が重要な構造部品に至るまでの用途に使用されています。以下は、このマテリアルが業界全体でどのように展開されているかの実際的な内訳です​​。

自動車産業

自動車部門は世界的に PA6 GF 材料の最大の消費者であり、ガラス繊維強化ポリアミドの消費全体のかなりのシェアを占めています。アプリケーションには次のものが含まれます。

• エンジンのインテークマニホールド — PA6 GF30 は、1990 年代以降、ほとんどの乗用車のアルミニウムに取って代わり、重量を約 40 ～ 50% 削減しながら、120 ～ 130°C の連続温度と圧力サイクルに耐えました。
• エアフィルターハウジングとダクト — PA6 GF の剛性、耐熱性、耐燃料/耐油性の組み合わせを活用
• ラジエターエンドタンク — PA6 GF35 または GF50 グレードがアルミニウムのコアに溶接され、最新の自動車冷却システムの大部分を形成しています。
• ペダルブラケットとアクセル機構 — 寸法安定性と耐疲労性が重要な場合
• 構造ドアハンドル、ミラーハウジング — 外観および構造性能のために PA6 GF15 または GF30 を使用

電気および電子

• コネクタ ハウジングおよび端子台 - PA6 の電気絶縁特性 (体積抵抗率 10¹3 Ω・cm 以上) および難燃グレードが UL 94 V-0 要件を満たしています。
• サーキットブレーカーのハウジングと開閉装置のコンポーネント
• ケーブルタイを含むケーブル管理システム - 世界中で非強化 PA6 が最も多く使用されているものの 1 つ

産業機械および消費財

• ギア、ベアリング、摩耗パッド - PA6 の自己潤滑特性と靭性は、軽負荷から中負荷の用途において多くの金属を上回ります。
• 電動工具ハウジング - PA6 GF の剛性と靭性調整剤を組み合わせて落下耐性を実現
• スキー、インライン スケート フレーム、自転車コンポーネントなどのスポーツ用品
• 食品加工装置 — FDA 準拠の PA6 グレードが食品との偶発的な接触に対して承認されている場合

PA6 と PA66: 2 つの一般的なポリアミドから選択する

PA6 と PA66 は、同様の化学的性質、加工ルート、応用分野を共有しているため、直接比較されることがよくあります。違いを理解することは、PA66 GF 材料と PA66 GF 材料のどちらが正しい選択であるかを明確にするのに役立ちます。

実際には、PA6 GF30 と PA66 GF30 は、多くの射出成形構造用途で互換性があることがよくあります。 PA66 のより高い融点は、熱的に最も要求の厳しいフード下の用途では真に有利ですが、負荷がかかった状態で 120°C 未満で動作する産業用および民生用用途の大部分では、PA6 GF 材料が同等の性能を低コストで、より寛容な加工挙動で提供します。

PA6 の処理範囲が広いことは、実際の製造上の利点です。 PA66 は結晶化挙動がより鋭いため、金型温度や射出速度の変化に対してより敏感になります。 PA6 は、特に複雑な複数個取りの工具において、より均一に加工し、通常、同等のガラス繊維充填量でより優れた表面仕上げの部品を製造します。

PA6 GF 材料の処理および設計ガイドライン

PA6 GF 材料を最大限に活用するには、加工条件と部品の設計ルールの両方に注意を払う必要があります。どちらの分野でもベストプラクティスから逸脱すると、机上では高強度材料であるものの実際の性能が大幅に低下する可能性があります。

乾燥要件

PA6 および PA6 GF 材料は、射出成形前に完全に乾燥させる必要があります。以上の水分レベル 0.2重量％ 加工時に溶融中にポリマー鎖の加水分解が引き起こされ、分子量が減少し、予想よりも大幅に低い衝撃強度と靱性の部品が生成されます。標準的な乾燥条件は通常、 80～85℃で4～6時間 除湿乾燥機の中。単純な熱風循環式乾燥機は、厚い層や高処理量の用途には推奨されません。

金型温度と結晶化度

PA6 は半結晶性ポリマーであり、成形中に達成される結晶化度は剛性、収縮、寸法安定性に直接影響します。金型温度（60 ～ 80°C）が高いほど、結晶化度が高まり、成形後の収縮挙動がより予測可能になります。金型温度が低いとサイクルタイムは速くなりますが、結晶構造の一貫性が低下し、使用中に金型後の寸法が変化する可能性が高くなります。

肉厚とリブ

PA6 GF 材料は非強化グレードよりも硬いため、設計者は構造性能を維持しながら、同等の非充填部品と比較して壁厚を減らすことができます。 PA6 GF30 構造部品の一般ガイドラインでは、公称肉厚が次のように推奨されています。 2.0～4.0mm ほとんどのアプリケーションに対応します。剛性を高めるために使用されるリブは、ヒケを最小限に抑えるために隣接する壁の厚さの比率を約 50 ～ 60% にし、充填の問題や過剰な残留応力を避けるためにリブの高さを壁の厚さの 3 倍以下に保つ必要があります。

コーナ半径と応力集中

PA6 GF 材料の破断点伸びが低いことを考慮すると、十分なコーナー半径が不可欠です。内側のコーナー半径は最小である必要があります。 0.5mm 応力集中要因を減らすために、理想的には 1.0 mm 以上です。 PA6 GF30 部品の鋭い内部コーナーは、適切に半径を付けた代替品と比較して有効疲労寿命を一桁短縮する可能性があります。

PA6 の持続可能性とリサイクルに関する考慮事項

持続可能性の要件が材料の選択にますます影響を与えるため、PA6 のリサイクル可能性プロファイルはその利点の完全な評価に関連しています。熱硬化性複合材料とは異なり、PA6 は熱可塑性プラスチックであり、原則として再溶解および再加工が可能です。しかし、加工を繰り返すと、特にガラス繊維強化グレードの場合、再加工中の繊維の破損により繊維長が短くなり、強化効果が低下するため、分子量の低下と特性の低下が起こります。

カプロラクタムモノマーを回収する加水分解または解糖による PA6 のケミカルリサイクルは技術的に可能であり、商業的に大規模に実施されています。 Econyl プログラム (カーペットや漁網からの使用済み PA6 に重点を置いている) を備えた Aquafil を含むいくつかのメーカーは、PA6 の商業化学リサイクル ループを確立しています。 リサイクルされたカプロラクタムを再重合して、バージン同等の PA6 を生成できます。 重大な特性上の損失はなく、他のほとんどのエンジニアリング プラスチックでは利用できない、この材料に真の循環経路を提供します。

バイオベースの PA6 も開発中で、一部の生産者はカプロラクタム原料の一部が石油ではなく再生可能資源に由来するグレードを提供しています。従来の PA6 に比べて量は依然として限られていますが、バイオベースのグレードは機械的に同等であり、企業の持続可能性要件を伴う用途にとって選択肢が増えています。

概要: PA6、PA6 GF、またはその他を選択する場合

PA6 はポリマーの基準からすると強力な材料ですが、「強い」というのは特定のことを意味しており、どの用途に対する正しい答えも、実際にどのような性能が求められるかによって完全に決まります。次の実際的な意思決定の枠組みは、各学年カテゴリがどのような場合に意味があるかをまとめたものです。

• 非強化PA6 : 最大剛性よりも靭性、延性、表面品質を優先する場合に最適です。ケーブルタイ、ギア、スライド部品、スポーツ用品、および多少のたわみが許容または有益な用途に適しています。
• PA6 GF15～GF20 : 適度な強化ステップにより、高荷重グレードよりも良好な表面仕上げと若干優れた靭性を維持しながら、剛性と耐熱性が向上します。カバー、半構造筐体、適度な耐熱性が要求される部品に適しています。
• PA6 GF30 : 主要な構造主力グレード。耐荷重ブラケット、自動車のアンダーフード部品、工業用構造部品、および熱的および機械的負荷下での寸法安定性が重要なあらゆる場所に適しています。
• PA6 GF50以上 : 脆性を管理し、ウェルド ラインの位置を制御できる最高の剛性と熱性能を実現します。大量生産により金属アセンブリの代わりに単一のプラスチック部品が必要となる高性能の自動車および産業用途で使用されます。
• 次の場合は代替案を検討してください : この用途には、熱水への連続浸漬 (PPS または PEEK を考慮)、強酸への曝露 (PTFE またはポリプロピレンを考慮)、真に等方的な構造性能 (連続繊維複合材料を考慮)、または荷重下で一貫して 150°C を超える動作温度 (PA46、PA6T、または高温ポリアミドを考慮) が含まれます。

PA6 および PA6 GF 材料は、予測可能な加工、よく理解されている故障モード、幅広いサプライヤーの入手可能性、および工業デザインのニーズの大部分をカバーする性能範囲の組み合わせによって、主要なエンジニアリング ポリマーとしての地位を獲得しています。感湿性、異方性挙動、および温度制限を十分に理解した上で使用することで、今日の設計者が利用できる最もコスト効率の高い構造材料の 1 つとなります。
