PA6は何に使用されますか?アプリケーション、特性、PA6 GF ガイド

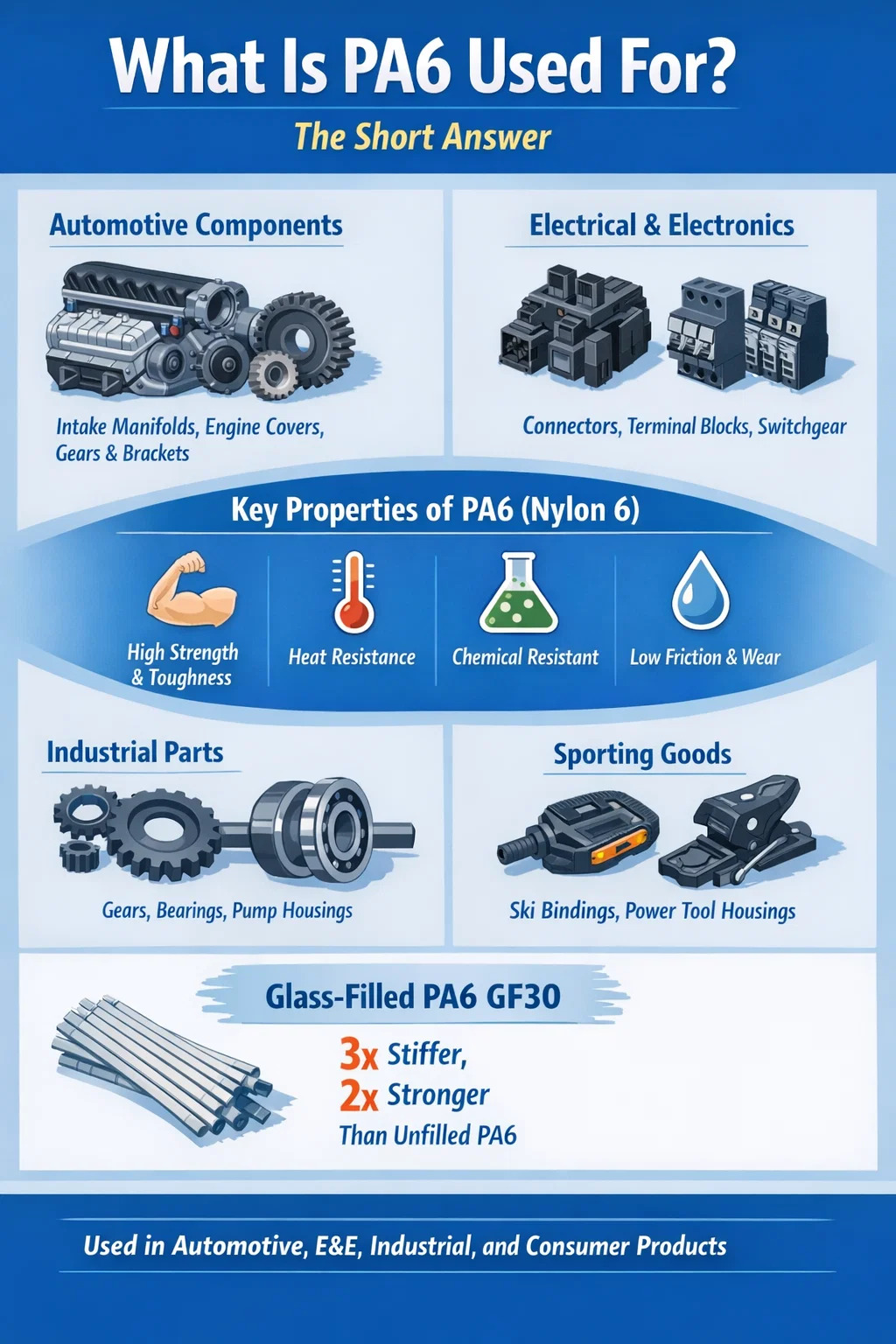

PA6は何に使用されますか?短い答え

PA6（ポリアミド 6 またはナイロン 6 としても知られる）は、世界で最も広く使用されているエンジニアリング熱可塑性プラスチックの 1 つです。これは主に、強度、靱性、耐薬品性、および複雑な形状に成形する能力の組み合わせを必要とする構造および機械部品に使用されます。自動車のエンジン部品から産業用ギア、電気コネクタから消費者向けスポーツ用品に至るまで、PA6 はエンジニアが負荷、熱、繰り返しの応力サイクル下で確実に機能する材料を必要とするあらゆる場所に使用されます。

ガラス繊維で強化された場合 - 一般に PA6 GF材 (ガラス繊維入りポリアミド 6) - その機械的特性は劇的に向上し、多くの耐荷重用途においてアルミニウムや亜鉛のダイカストの直接の競合相手となります。世界のポリアミド市場は 2023年に62億ドル PA6 とその強化グレードがその需要のかなりのシェアを占めています。

この記事では、PA6 が使用される場所とその理由、ガラス強化によって方程式がどのように変化するか、実際の処理と性能の数値がどのように見えるか、およびアプリケーションに適切なグレードを選択する方法について詳しく説明します。

PA6 を非常に多用途にするコア特性

特定のアプリケーションに入る前に、そもそも PA6 が選ばれる理由を理解するのに役立ちます。その特性プロファイルは真にバランスが取れており、特定の分野で優れて他のすべてを犠牲にすることはなく、それが非常に広範囲に適用できる理由です。

機械的強度と靭性

未充填の PA6 の引張強度は約 70～85MPa 水分含有量に応じて、破断点伸びは 30 ～ 150% です。この組み合わせは、この材料が破損することなく大きな衝撃を吸収できることを意味します。これが、落下や振動荷重にさらされるハウジングやカバーにこの材料が使用される主な理由です。ノッチ付きアイゾット衝撃強度は通常、次の範囲にあります。 5～10 kJ/m² 成形したままの状態で乾燥した状態では、平衡含水量に調整すると大幅に上昇します。

熱性能

未充填の PA6 の融点は約 220℃ 熱たわみ温度 (HDT) は 1.8 MPa の負荷で約 65°C で、要求の厳しい自動車のボンネット下の環境には適しています。ただし、ガラス繊維強化が追加されると、HDT は急激に上昇します。 PA6 GF30 (30% ガラス繊維) は次の HDT 値を達成します。 200～215℃ 1.8 MPa で、非充填グレードでは対応できないボンネット下やその他の高温用途への扉が開きます。

耐薬品性

PA6 は、炭化水素、油、グリース、多くの溶剤、希塩基など、幅広い化学薬品に耐性があります。自動車環境で一般的なガソリン、モーターオイル、ブレーキ液、洗浄剤に対して優れた性能を発揮します。ただし、強酸、フェノール、酸化剤によって攻撃されるため、湿った化学環境では化学適合性チェックが必須です。

トライボロジー特性

PA6 は本質的に摩擦が低く、鋼やその他の硬い対向面に対して優れた耐摩耗性を備えています。 PA6 で作られたギア、ブッシュ、軸受面が軽負荷の用途では外部潤滑なしで動作することが多いのはこのためです。この材料の自己潤滑性は、その半結晶構造と多くの金属に比べて表面エネルギーが低いことに起因します。

吸湿性 — 誰もが考慮しなければならない変数

PA6 は大気から水分を吸収し、およそ 100℃ で平衡します。 水分含有量 2.5 ～ 3.5% 標準条件 (23°C、50% RH) で、完全に浸漬した場合は最大 9 ～ 10%。水分は可塑剤として作用し、柔軟性と衝撃強度を増加させる一方で、引張弾性率と降伏強度を低下させます。これは必ずしも欠陥ではありません。動的荷重シナリオでは、平衡状態に調整された PA6 が成形後の乾燥状態よりも優れた性能を発揮することがよくあります。しかし、寸法の変化は精密な設計に考慮する必要があります。

PA6 GF 素材: グラスファイバーがすべてを変える方法

ガラス充填 PA6 — 通常 PA6 GF15、PA6 GF30、または PA6 GF50 (重量で 15%、30%、または 50% のガラス繊維配合量を示す) と呼ばれる — は、非充填ベースポリマーとは根本的に異なる材料クラスを表します。マトリックスに配合されたガラス短繊維は、荷重をより効率的に伝達し、持続的な応力下でのクリープに抵抗し、より広い温度範囲にわたって寸法安定性を維持する複合微細構造を形成します。

未充填から GF30 へのジャンプにより、剛性は約 3 倍、引張強度は 2 倍以上になります。同時に、ガラス繊維の含有量がポリマーに取って代わり、水分を吸収できる材料の体積分率が減少するため、寸法安定性が大幅に向上します。 PA6 GF30 は主力グレードです ほとんどの構造用途で使用され、他の強化エンジニアリング熱可塑性プラスチックと比較されるベンチマークとなります。

PA6 GF50 は、理論的には優れていますが、GF30 に比べて密度が高く、耐衝撃性が低下し、異方性が大きくなります (流れ方向と横流れの特性が大きく異なる) というトレードオフが生じます。これは、最大の剛性が交渉の余地がなく、衝撃イベントが主要な設計荷重ではない用途に予約される傾向があります。

自動車: PA6 の最大の単一市場

自動車部門は、他のどの業界よりも多くの PA6、特に PA6 GF 材料を消費しています。最新の乗用車 1 台には、推定 ポリアミド部品 10 ～ 18 kg 、PA6とPA66を合わせるとその大部分を占めます。排出ガス目標を達成するための車両軽量化の推進により、金属部品のガラス繊維入りナイロンアセンブリへの置き換えが加速しています。

エンジンおよびアンダーフードコンポーネント

PA6 GF30 および GF35 は、インテーク マニホールド、エンジン カバー、サーモスタット ハウジング、エア フィルター ハウジング、および給気クーラー エンド キャップに最適な材料です。これらの部品は 120 ～ 150°C の持続温度 (ピーク値は 180°C 以上) で動作し、冷却液、オイルミスト、燃料蒸気にさらされます。 1990 年代に始まったアルミニウム製インテークマニホールドの PA6 GF コンポーネントへの置き換えにより、車両の軽量化が実証されました。 コンポーネントごとに 40 ～ 60% 構造的な完全性を維持しながら、鋳造が困難または高価になる射出成形によるより複雑な内部形状を可能にします。

冷却システム部品

ラジエーターのエンドタンク、膨張タンク、ウォーターポンプハウジング、および冷却剤パイプコネクターは、PA6 GF 材料から日常的に成形されます。これは、この材料が、適切な熱安定化グレードが使用されている限り、動作温度でのエチレングリコール冷却剤への持続的な暴露に加水分解することなく耐えられるためです。耐加水分解性 PA6 GF グレードは、200,000 km または 15 年を超えて耐用年数を延ばすように特別に配合されています。

構造部品および半構造部品

フロントエンドキャリア (バンパーフェイシアの後ろの構造モジュール)、ペダルブラケット、ドアハンドルベース、ミラーハウジング、およびさまざまなブラケットシステムは、一般的に PA6 GF30 または PA6 GF35 で作られています。これらの用途では、剛性と衝突エネルギー管理の両方が求められます。そのバランスをとるために、ガラス強化ナイロンは同等の質量の多くの競合素材よりも優れた処理を実現します。

燃料システムのコンポーネント

PA6 は、燃料ライン コネクタ、燃料フィルター ハウジング、蒸気管理コンポーネントに使用されます。炭化水素に対する耐性と、漏れのない燃料フィッティングに不可欠な射出成形によって厳しい寸法公差を達成できるため、標準的な選択肢となっています。燃料システムにおける低透過性に対する規制要件により、バリア層を備えた多層 PA6 燃料ラインの開発が推進されていますが、構造的な外層はナイロンのままです。

電気および電子アプリケーション

PA6 は電気・電子 (E&E) 分野で主要な材料であり、その誘電特性、難燃性 (改良グレード)、寸法安定性、加工性の組み合わせにより、幅広いコンポーネントをカバーしています。

コネクタと端子台

電気コネクタ (自動車用ワイヤー ハーネス コネクタから産業用端子台に至るまで) は、世界で最も生産量の多い PA6 アプリケーションの 1 つです。この材料の寸法精度、金属接点の挿入力に対する耐クリープ性、およびはんだ付けプロセスとの適合性 (特に熱安定化グレード) により、この材料は非常に適しています。 PA6 GF 材料は、耐用年数にわたってピン位置合わせの精度が重要となるマルチピン コネクタで特に一般的です。

サーキットブレーカーと開閉装置

難燃性 PA6 グレード (FR PA6、多くの場合ハロゲンフリー) は、サーキット ブレーカー ハウジング、リレー ベース、開閉装置コンポーネントに指定されています。これらのグレードは、 UL94 V-0 定格 短絡アーク事象に耐えるために必要な機械的完全性を維持しながら、壁厚は 0.8 mm または 1.6 mm です。

ケーブル管理とコンジット

PA6 波形電線管、ケーブル タイ、ケーブル グランドは産業用配線設備の標準です。 PA6 ケーブル タイは、-40 °C ～ 85 °C の温度範囲にわたってクランプ力を維持し、安定化グレードでは UV 劣化に耐えます。この特性により、自動車のワイヤー ハーネスや屋外の電気設備に広く使用されています。

電子機器用筐体

電動工具のハウジング、産業用センサー本体、計量機器の筐体、およびモーターのハウジングは、PA6 または PA6 GF 材料で作られることがよくあります。ガラス充填グレードは、薄肉部分であっても反りに強く、PCB 取り付けポストやスナップフィット保持機能などの内部コンポーネントのタイトフィットアセンブリに必要な剛性を提供します。

産業機械・エンジニアリング部品

PA6 は、押し出されたロッドやプレート素材から機械加工したり、大きなセクションで鋳造したり、大量に射出成形したりできるため、産業機械において長い歴史があります。各処理ルートは、さまざまなアプリケーション規模に適しています。

ギア、カム、および駆動コンポーネント

PA6 ギアは、事務機器、電化製品、軽産業機械、および自動車の補助システム (ウィンドウ レギュレーター、シート アジャスター、HVAC ブレンド ドア) に使用されています。 PV (圧力速度) 値が約以下の場合 0.1MPa・m/s 、未充填の PA6 は潤滑なしで鋼に接触します。そのしきい値を超える場合は、潤滑油を使用した慣らし運転をお勧めします。ガラス充填 PA6 ギアは、より高い負荷容量を提供しますが、非充填グレードの自己潤滑特性の一部が犠牲になり、より高い表面摩耗を示します。これは用途ごとに評価する必要があるトレードオフです。

ベアリング、ブッシュ、摩耗パッド

鋳造 PA6 (モノマー鋳造) は、農業、鉱山、資材運搬装置の大径ベアリング リング、コンベア ベルト ガイド レール、摩耗プレートに使用されます。鋳造ナイロンは最大数百キログラムのセクションで製造でき、正確な公差に合わせて機械加工できます。空運転条件における鋼に対する摩擦係数は通常、 0.15～0.35 これは、青銅または青銅で裏打ちされた PTFE ライナーが大規模になるとコストが高くなる多くの低速軸受用途に許容されます。

流体の取り扱い - ポンプとバルブ

PA6 インペラ、ポンプ ケーシング、バルブ本体、パイプ継手は、幅広い産業環境で水、弱酸、炭化水素、プロセス化学薬品を処理します。金属代替品と比較した PA6 の耐食性により、電気腐食のリスクが排除され、メンテナンス サイクルが短縮されます。高圧または高温の流体システムでは、PA6 GF 材料が未充填グレードの代わりに使用され、持続的な圧力負荷下でも寸法安定性を維持します。

構造プロファイルとマシンガード

押出 PA6 プロファイルは、自動組立装置、ロボット エンドエフェクター、マシン ガードの構造フレームに使用されます。この材料の比剛性 (単位重量あたりの剛性) は、含水率が制御されている場合、アルミニウムと同等の性能を発揮します。多くの機械製造業者は、PA6 GF プロファイルをリニア ガイド レール キャリッジおよび空気圧シリンダ ガイドに指定しています。これは、この材料がきれいに加工され、振動が減衰し、鋼に要求される防食コーティングが必要ないためです。

消費者製品およびスポーツ用品

PA6 は、靭性、表面品質、染色性の組み合わせ (ナイロンは染料を容易に受け入れます) により、美観と耐久性の両方が重要な消費者製品で一般的な選択肢となっています。

• スキービンディングとブーツのバックル: PA6 GF 素材は、スキービンディングの高い静的および動的負荷に耐えながら、-30°C の低温にも脆性破壊を起こすことなく耐えます。
• 自転車コンポーネント: 中級自転車のディレイラー、ブレーキ レバー、ハンドルバー クランプには PA6 GF30 が使用されており、剛性を維持しながらアルミニウムと比較して重量を軽減しています。
• 荷物のフレームとジッパー: YKK およびその他のジッパー メーカーは、ジッパーの歯とスライダー本体に PA6 を多用しています。材料の靭性とそれ自体に対する低摩擦は、ジッパー機構にとって理想的な特性です。
• 電動工具: PA6 GF 製のドリルハウジング、丸鋸本体、およびグラインダーガードは、モーターの振動を吸収し、モーターハウジングからの熱に耐え、ベアリングの位置合わせを維持するために必要な構造的剛性を提供します。
• 歯ブラシおよびパーソナルケアのハウジング: 食品接触グレードの PA6 (FDA または EU の食品接触規制に準拠) により、優れた表面仕上げを備えた安全で耐久性のあるハウジングが提供されます。

繊維および繊維の用途

PA6 ファイバー（Perlon などの商品名で販売されている）は、上で説明した射出成形や押出成形のエンジニアリング用途とはまったく別の主要な用途カテゴリーを表します。 PA6 フィラメント糸を溶融紡糸して、引張強さの範囲の繊維を形成します。 4～6 cN/dtex 、破断点伸びは約 20 ～ 40% で、この特性により靴下、ランジェリー、スポーツウェア、テクニカル テキスタイルに適しています。

技術的な繊維用途では、PA6 繊維はタイヤ コード (バイアスプライ タイヤではスチール コードと組み合わされることがよくあります)、コンベア ベルト、海上用途のロープとネット、および濾過布地に使用されています。タイヤコード PA6 はポリマー鎖を整列させ、上記の強度を達成するために非常に高い延伸比で加工されています。 8cN/デシテックス 、タイヤの繰り返しのフレックスサイクリングに必要な疲労耐性を提供します。

カーペット糸はもう 1 つの主要な繊維用途です。PA6 カーペット繊維は住宅用および商業用カーペット市場で大きなシェアを占めており、コストパフォーマンスの面で PA66 やポリエステルと競合しています。 PA6 カーペットは耐用年数が終了したときに再溶解および再紡糸することができるため、カーペットの回収およびリサイクル プログラムの開発が推進されています (特に、PA6 カーペットと漁網を溶解してカプロラクタム モノマーに戻す Aquafil ECONYL® プロセス)。

医療および食品と接触する用途

PA6 の特定のグレードは、EU 規則 10/2011 または FDA 21 CFR 規則に基づいて食品との接触に関する適合性が認定されています。これらのグレードは、食品加工装置のコンポーネント (コンベヤー チェーン リンク、ガイド レール、まな板表面、食品グレードの液体を扱うポンプ部品) に使用されます。この素材はスチームと標準的な食品グレードの消毒剤で洗浄できます。

医療機器の製造では、PA6 はカテーテル コネクタ、手術器具のハンドル、滅菌トレイ、機器ハウジングなどの非埋め込み型コンポーネントに使用されます。繰り返しの蒸気オートクレーブ サイクル (121 °C、134 °C) に耐える能力 (特にガラス強化グレード) により、他の多くのエンジニアリング熱可塑性プラスチックよりも再処理に適しています。 PA6 は、長期間にわたって生理学的条件下で加水分解を受けやすいため、埋め込み型デバイスには使用されません。

適切な PA6 グレードの選択方法

PA6 材料ファミリーは数十の商用グレードをカバーしています。適切なものを選択するには、グレードの特定の特性プロファイルをアプリケーションの要件に一致させる必要があります。次のフレームワークは、最も一般的な決定ポイントをカバーしています。

見落とされがちな重要な点: 特に明記されていない限り、データシートの値は常に成形時の乾燥状態です。 。現実の環境における PA6 を含む構造計算では、条件付きの値 (使用条件に応じて 50% RH 平衡または完全飽和) を使用します。乾燥したままの成形時の引張弾性率に基づいて設計し、湿った環境に配置すると、たわみとクリープ速度が予測より大幅に高くなる可能性があります。

PA6 と PA66: 実際の違いを理解する

PA6 と PA66 は、技術以外の議論で頻繁に混同されたり、同じ意味で使用されたりします。これらは構造的に似ています (どちらも同様の繰り返し単位化学を持つポリアミドです) が、材料の選択に影響を与える重要な点で異なります。

• 融点: PA66 は約 260°C で溶融しますが、PA6 は 220°C であり、未充填の状態で PA66 にサーマルエッジが与えられます。ただし、ガラスで強化すると、どちらも同様の HDT 値に達します。
• 吸湿性: PA6 は、同等の条件で PA66 よりもわずかに多くの水分を吸収し、これはわずかに大きな寸法変化につながります。
• 処理: PA6 は、より広く、より低い加工ウィンドウを備えているため、薄肉で複雑な形状の成形が容易になります。加工温度での溶融粘度が低いため、配合中のガラス繊維のウェットアウトにも役立ちます。
• 費用: PA6はカプロラクタムから合成されますが、PA66はアジピン酸とヘキサメチレンジアミンを使用します。市場価格は変動しますが、PA6 は通常、 5 ～ 15% 安くなります キログラムあたり、これは規模が大きい場合に重要です。
• リサイクル可能性: PA6 は、高い回収率で解重合してカプロラクタム モノマーに戻すことができ、閉ループのリサイクルをサポートします。 PA66 の解重合は技術的には可能ですが、商業的に大規模に開発されることはあまりありません。

使用温度 150°C 未満のほとんどの用途では、PA6 GF 材料は低コストで PA66 GF と同等の性能を発揮します。 150°C を超える場合、または湿気による膨潤が重要な用途では、PA66 またはより高性能のポリアミド (PA46、PA6T/66) を評価する価値があります。

PA6 および PA6 GF 材料の処理: 重要な考慮事項

PA6 GF 材料を最大限に活用するには、PP や ABS などの汎用熱可塑性プラスチックとは多少異なる加工条件に注意する必要があります。

乾燥

PA6 は吸湿性があるため、加工前に乾燥する必要があります。標準的な乾燥条件は、 80℃で4～6時間 射出成形の場合は、除湿乾燥機（露点-30℃以下）で含水率を0.2%以下に抑えます。乾燥が不十分だと、溶融加工中にポリマー鎖の加水分解が起こり、粘度の低下、スプレー欠陥、および成形品の機械的特性の大幅な低下が生じます。

溶融温度

PA6 の射出成形溶融温度は通常、次の範囲です。 240～280℃ 、壁の厚さと部品の形状によって異なります。金型温度を 60 ～ 90°C にすると、良好な結晶化度と表面仕上げが促進されます。 PA6 GF 材料の場合、この範囲内に留まることで繊維の長さも維持されます。過剰な溶融温度と積極的なスクリュー速度の組み合わせにより、繊維が劣化し、機械的性能が低下します。

繊維配向とウェルド ライン

PA6 GF 材料のガラス繊維は、射出成形中に流れ方向に沿って優先的に整列します。これにより、異方性の特性が作成されます。つまり、部品は流れの方向に直交する方向よりも大幅に剛性が高く、強度が高くなります。 PA6 GF 部品のウェルド ライン (2 つのフロー フロントが交わる部分) の引張強度は、次のように低くなります。 バルク価格の 30 ～ 50% これは、繊維がウェルド ラインに平行に整列し、ポリマー マトリックスを介してのみ結合するためです。ゲートの位置と部品の設計では、高応力領域のウェルド ラインを最小限に抑える必要があります。

反りおよび収縮

PA6 GF 材料の収縮差は次のとおりです。 流れ方向に0.3～0.7% そして 流れに対して横方向に 0.8 ～ 1.3% GF30グレード用。この収縮差が、平坦または半平坦な部品の反りの主な原因となります。 PA6 GF 材料で作られたフラット パネルとカバーには、シミュレーションによるゲート配置と部品設計が不可欠です。

PA6の持続可能性とリサイクル

PA6 は解重合性があるため、循環経済の観点から多くのエンジニアリング ポリマーよりも有利な立場にあります。 ECONYL® プロセス (Aquafil) は、カーペット、漁網、産業廃棄物などの消費者使用後の PA6 廃棄物からカプロラクタムを回収し、それをバージン同等品質の PA6 に再重合します。この閉ループの化学反応は商業規模で検証されており、 100,000トン以上のPA6廃棄物 最近の報告の時点では、ECONYL® 再生システムによって処理されています。

PA6 GF 材料の場合、標準的な機械的リサイクルではガラス繊維を元の長さで回収できないため、リサイクルはより複雑になります。再処理中の繊維の摩耗により繊維の長さが低下し、その結果、機械的性能が低下します。ただし、機械的にリサイクルされた PA6 GF25 または GF30 は、繊維含有量の低い用途にダウンサイクルできます。モノマーに戻すケミカルリサイクルでは、ガラスは分離する必要がある残留物として扱われますが、ポリマー部分からは汚染されていないカプロラクタムが得られます。

バイオベースの PA6 ルートは商業開発中です。カプロラクタムは理論的には、生物由来のリジンまたはシクロヘキサンから生物由来の原料に由来する可能性がありますが、完全に生物由来の商用 PA6 はまだ有意義な規模で生産されていません。いくつかのプロデューサーが、 30 ～ 100% のバイオベースのカプロラクタム含有量 今後 10 年以内に、現在の石油化学ルートと比較して PA6 生産の二酸化炭素排出量が大幅に削減されることになります。

PA6 が正しい選択ではない場合

PA6 の限界を理解することは、PA6 の強みを知ることと同じくらい重要です。コストに関係なく、ガラス入りの形状であっても PA6 が不適切な材料となる用途があります。

• 180°C を超える連続高温: PA6 GF 材料でも、180°C を超える温度が続くと機械的特性が失われ始めます。この範囲の用途には、高温ポリアミド (PA46、PA6T、PA9T) または非ポリアミド エンジニアリング ポリマー (PPS、PEEK) が必要です。
• 強酸環境: 濃酸は PA6 のアミド結合を急速に加水分解します。強酸化学環境での用途には PTFE、PVDF、またはポリプロピレンが必要です。
• 光学的透明度: PA6 は半結晶質で、せいぜい半透明です。ポリカーボネートや PMMA のような非晶質材料のような光学的透明度を達成することはできません。
• 湿気の多い環境でも高精度: ±0.1 mm 未満の寸法公差が必要で湿気の循環が起こる部品の場合、PA6 の吸湿膨張は通常不適格となります。 POM (アセタール) または PBT が一般的な代替品です。
• 長期使用可能な埋め込み型医療機器: PA6 は加水分解やモノマーの浸出の可能性があるため、埋め込み用途には生体適合性がありません。
