ポリアミド 6 は結晶ですか、それとも非晶質ですか? PA6 構造の説明

ポリアミド 6 は半結晶質です — 完全な結晶質ではなく、完全な非晶質でもありません

ポリアミド 6 (PA6) はナイロン 6 またはポリカプロラクタムとして広く知られており、 半結晶性熱可塑性ポリマー 。これは、結晶ドメイン（分子鎖が規則正しい繰り返しパターンで配置されている領域）と、鎖のパッキングが無秩序なままである非晶質ドメインの両方を同時に含むことを意味します。それは、単純な塩の結晶のように完全に結晶質ではなく、通常のガラスのように完全に非晶質でもありません。

この二相微細構造が根本的な理由です ポリアミド 6 その通りに実行します。結晶部分は強度と剛性を与え、非晶質部分は柔軟性、耐衝撃性、および水などの小分子を吸収する能力に貢献します。これら 2 つの段階のバランスを理解することは、工業またはエンジニアリングの文脈で部品の設計、材料の選択、または PA6 の加工を行う人にとって不可欠です。

よくある誤解は、PA6 は処理方法に応じて「結晶」または「非晶質」のいずれかになるということです。実際には、各相の割合は加工条件、熱履歴、水分含有量によって変化しますが、固体のポリアミド 6 には両方の相が常にある程度存在します。急冷された PA6 の結晶化度は数パーセントほど低い場合がありますが、ゆっくりと冷却またはアニールされた材料では約 35% に達することがあります。どちらの極端な場合でも、純粋に一方の相または他方の相だけの材料は生成されません。

PA6 の文脈において半結晶性が実際に意味するもの

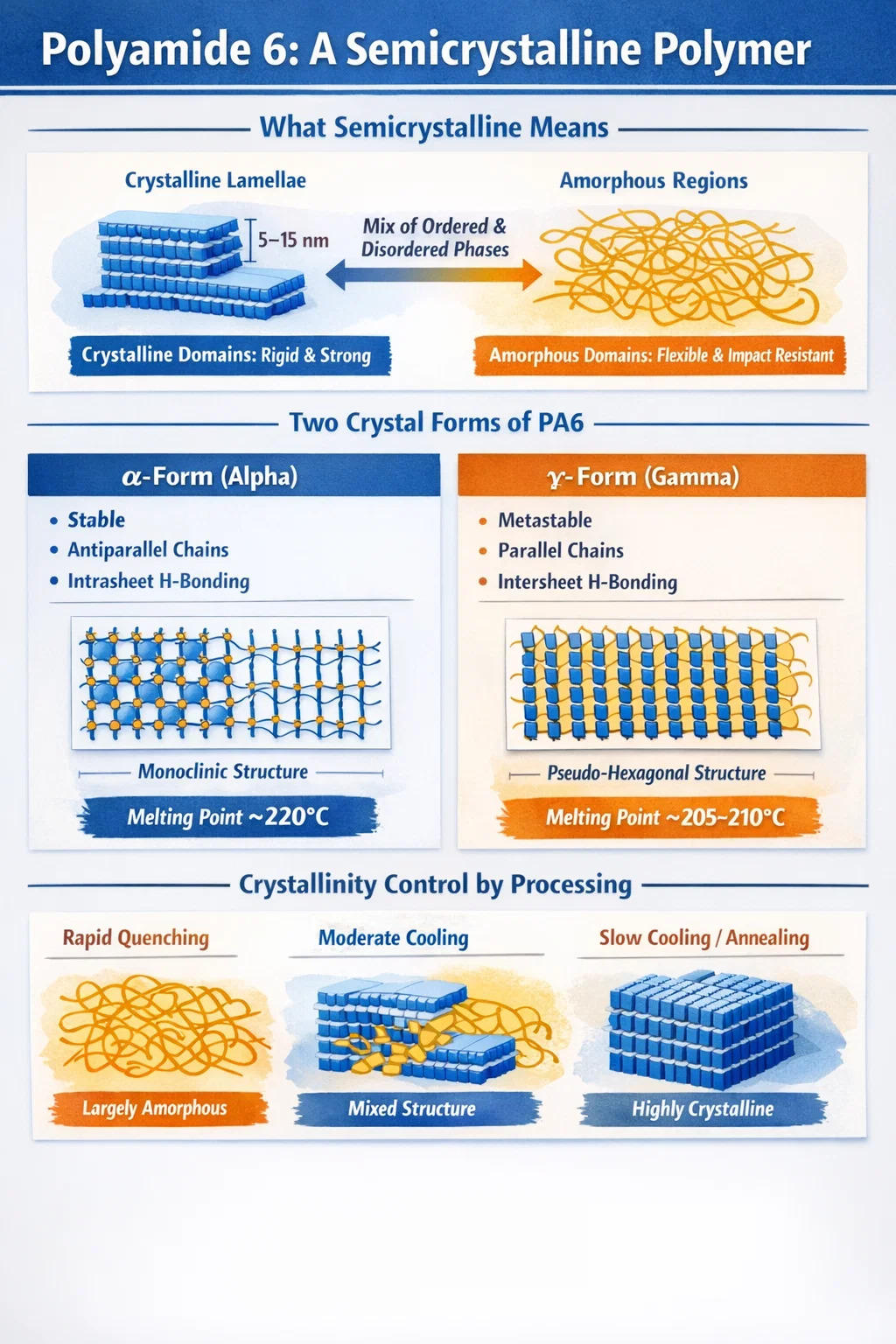

高分子科学者が材料を半結晶と表現するとき、彼らはナノメートルスケールでの特定の微細構造を指します。固体状態では、ポリアミド 6 は、アモルファス中間層領域によって分離された結晶質ラメラのスタック (厚さ約 5 ～ 15 nm の薄い板状の規則正しい領域) を形成します。これらの層状積層体は、球晶と呼ばれるより大きな球形の上部構造を形成します。これは偏光顕微鏡下で観察でき、溶融結晶化した半結晶性ポリマーの特徴です。

PA6 の結晶化の原動力は、隣接するポリマー鎖に沿ったアミド (-CO-NH-) 基間の分子間水素結合の形成です。これらの結合は、ファンデルワールス相互作用よりも強いが、共有結合よりは弱く、鎖を平行配置に固定し、結晶化を熱力学的に有利にするエネルギー的利点を生み出します。しかし、長く絡み合った鎖は凝固中に完全に再組織化することができません。かなりの部分が常に無秩序な配置に捕捉されたままとなり、非晶質相を形成します。

2 つの相間の密度の違いは、その構造の違いを反映しています。 PA6 の結晶相の密度は約 1.24 g/cm3 ですが、非晶質相の密度は約 1.08 g/cm3 です。 — その差は約 15% です。したがって、PA6 サンプルのかさ密度の測定は、その結晶化度を推定するために使用される間接的な方法の 1 つですが、実験室では示差走査熱量測定 (DSC) や広角 X 線散乱 (WAXS) などのより正確な技術が標準的です。

重要なことに、PA6 の非晶質領域はすべて同一ではありません。研究者は、ガラス転移温度を超えると自由に協調的な部分運動を起こす鎖である可動性非晶質部分 (MAF) と、剛直な非晶質部分 (RAF) を区別しています。 RAF は、結晶ラメラ表面に近接することで幾何学的に拘束された鎖セグメントで構成され、バルクのガラス転移温度を超えても可動性が制限されます。 PA6 にかなりの RAF が存在するということは、単純な 2 相モデルでは材料の構造の複雑さが大幅に過小評価されていることを意味します。

ポリアミド 6 の 2 つの主な結晶形: アルファとガンマ

ポリアミド 6 は単一の固有の結晶構造に結晶化しません。これは結晶多形性を示します。これは、加工方法に応じて、多形と呼ばれるさまざまな結晶構造を形成できることを意味します。 2 つの主要な多形はアルファ (α) 型とガンマ (γ) 型であり、それぞれ異なる原子配列と機械的影響を持ちます。

アルファ（α）結晶の形態

α 型は、ポリアミド 6 の熱力学的に安定した多形です。α 型は、隣接するポリマー鎖が互いに逆平行に走る単斜晶系の単位胞を持っています。 α型の水素結合は主に平面シート内で発生し、いわゆるシート内水素結合と呼ばれ、よく組織化されたエネルギー的に好ましい構造を生成します。 α型は約220℃で融解し、ゆっくりとした冷却条件（通常、毎秒約8℃未満の冷却速度）または150℃を超えるアニーリング後にPA6が結晶化する場合に有利です。その高い構造秩序は、γ 型と比較してより高いヤング率に対応します。

ガンマ (γ) 結晶形

γ 型は、擬六方晶系または中間相と呼ばれることもありますが、繊維への溶融紡糸や冷間金型による射出成形など、PA6 がより速い冷却速度 (およそ 8°C/s ～ 100°C/s) で処理されるときに優勢となる準安定多形です。 γ 型では、鎖は逆平行ではなく平行に走り、水素結合は本質的にシート間であり、隣接する水素結合シート間で発生します。 γ 型は速度論的に捕捉され、アニーリングまたは熱水への曝露により α 型に変換されます。 PA6/粘土ナノ複合材料では、粘土小板の核形成の影響により、γ 型も常に優先されます。

このポリモーフィズムが実際に何を意味するか

エンジニアやプロセッサーにとって、PA6 の結晶多型は抽象的な学術概念ではありません。冷間金型と高速サイクルタイムで製造された PA6 成形部品には主に γ 型結晶が含まれますが、熱間金型とゆっくり冷却で成形された同じ樹脂にはより多くの α 型結晶が含まれます。得られる機械的特性 (剛性、耐疲労性、寸法安定性) は、同じグレードのポリアミド 6 で作られている場合でも、これら 2 つの部品間で大きく異なります。したがって、冷却速度と金型温度の制御は、完成した PA6 部品の微細構造を調整するための主要なツールの 1 つです。

PA6 の一般的な結晶化度範囲とそれが比較的低い理由

ポリアミド 6 の微細構造で多くの技術者を驚かせる 1 つの側面は、ポリエチレンのような単純な結晶性ポリマーと比較して実際の結晶化度がどれほど低いかです。溶融結晶化した PA6 は通常、 結晶化度35%以下 、加工条件と熱履歴によって異なります。これは、最も好ましい徐冷条件下であっても、材料の体積の大部分が非晶質のままであることを意味します。

この驚くほど低い結晶化度の理由は、凝固した溶融物中の PA6 の鎖トポロジーにあります。効率的な隣接リエントリー折り畳みが可能な比較的単純で柔軟な鎖を持つポリエチレンとは異なり、PA6 鎖は、効率的な結晶化に必要な協調的な鎖の動きを妨げる強力な鎖間水素結合を特徴としています。さらに、長く絡み合ったポリマー鎖は、溶融物中でランダムコイル構造から急速に再組織化することができません。溶融結晶化ポリアミドの広く受け入れられている構造モデルでは、鎖が、異なる結晶ラメラを接続する結晶間結合鎖とともに、隣接しない多数の長いリエントリー ループを形成していると説明されています。この無秩序なループ構造により、結晶質ラメラ間に厚い非晶質層が自然に生成されます。PA6 では、非晶質中間層の厚さは通常、結晶質ラメラ自体の約 2 倍です。

比較すると、溶液成長 PA6 単結晶の結晶化度は、鎖の再組織化にはるかに多くの時間と自由度が与えられるため、はるかに高くなる可能性がありますが、これは実際の加工シナリオにおける市販の PA6 を代表するものではありません。実際の射出成形、押出成形、または繊維紡糸された PA6 には、常にかなりの非晶質部分が含まれています。

PA6 を急冷する (たとえば、溶けたばかりのサンプルを氷水に急速に浸す) と、結晶化度が極めて低く、ほぼ完全にアモルファス状態に近い材料が生成される可能性があります。この急冷された PA6 は、約 50 ～ 55 °C のガラス転移温度以上に再加熱すると低温結晶化が起こり、主に非晶質から半結晶質に変化します。この挙動は、急冷した PA6 の加熱スキャン中に低温結晶化発熱が現れる DSC 実験で容易に観察できます。

加工条件がポリアミド 6 の結晶構造を制御する仕組み

ポリアミド 6 は半結晶性であり、微細構造が敏感で変化しやすいため、加工条件によって最終部品の特性が大きく決まります。これは、エンジニアリング材料として PA6 を扱う上で実際的に最も重要な側面の 1 つです。

冷却速度

冷却速度は、射出成形および押出成形された PA6 の結晶化度と多形分布の両方を制御する主要な変数です。毎秒約 8°C 未満の冷却速度では、α 型が主な結晶相になります。約8℃/秒から100℃/秒の間では、γ型が優勢です。急速急冷で達成されるような非常に高い冷却速度では、結晶化は大幅に抑制され、主に非晶質の PA6 が得られます。実際の射出成形では、成形品の外皮 (冷間金型壁に対して最も早く冷却される) には通常、γ 型またはアモルファス材料が多く含まれ、コア (よりゆっくりと冷却される) には α 型結晶が多く含まれます。これにより、部品の断面全体にスキンコアの形態勾配が作成されます。

金型温度

金型温度は結晶化度に直接影響します。金型温度が高くなると (PA6 の場合、通常は 60 ～ 100 °C)、コアに対する部品表面の冷却が遅くなり、全体の結晶化度が高まり、α 型結晶の発達が促進されます。金型温度を低くすると結晶化度は低下しますが、脱型は簡単になります。実際的な結果の 1 つは、結晶化度の高い PA6 部品は、成形後に発生する二次結晶化が減少するため、使用中の寸法安定性が優れているということですが、射出前に十分な結晶化を確保するには、より長いサイクル時間が必要になる可能性があります。

アニーリング

ポリアミド 6 パーツを融点以下の高温 (通常は 140 ～ 180°C) に保持してアニーリングすると、γ 型結晶のより安定な α 型への変換が促進され、二次結晶化を通じて全体の結晶化度が増加します。アニーリングはまた、既存の結晶ラメラを厚くし、内部応力を減少させる傾向があります。エンジニアは、高温での使用や長期にわたる寸法安定性が重要な用途を目的とした PA6 コンポーネントを頻繁にアニールします。

加工中の水分含有量

PA6 処理において水は 2 つの役割を果たします。溶融加工中、水分は溶融粘度を低下させる可塑剤として作用し、高レベルでは鎖長の加水分解劣化を引き起こす可能性があります。固体状態では、吸収された水は非晶質相の鎖間の水素結合を破壊し、その領域を可塑化し、引張強度と剛性を低下させ、実効ガラス転移温度を低下させます。結晶相は本質的に水に対して不浸透性であり、湿気の吸収は PA6 構造の非晶質領域全体を通して起こります。これが、結晶性の高い PA6 グレードが結晶性の低いグレードよりも水分の吸収が少なく、湿気の多い条件下で優れた寸法安定性を示す理由です。

PA6 の半結晶質に関連する主要な熱特性

ポリアミド 6 の半結晶微細構造は、その最も重要な熱特性のいくつかに直接関与しており、完全な非晶質ポリマーや純粋な結晶質材料の両方とは大きく異なります。

• 融点: PA6 には結晶ドメインがあるため、真の融点 (α 型では約 220°C) があります。完全に非晶質のポリマーは溶融しません。徐々に柔らかくなるだけです。 PA6 の急激な溶融転移は半結晶材料の決定的な特徴であり、これが PA6 が明確に定義された温度で溶融加工できる理由です。
• ガラス転移温度 (Tg): PA6 の非晶質相は、乾燥状態で約 50 ～ 55°C でガラス転移します。この温度以下では、非晶質鎖はガラス状態で凍結します。それを超えるとゴム状になります。水が非晶質ドメインを可塑化するため、吸収された水分の存在下では Tg が大幅に低下します (完全飽和では約 0°C 以下まで)。
• 熱たわみ温度 (HDT): PA6 は、Tg を超えると結晶相が物理的架橋ネットワークとして機能するため、融点近くまで顕著な剛性を保持します。これは、Tg を超えると急速に剛性を失う完全に非晶質のポリマーとは対照的です。標準試験条件下での非強化 PA6 の HDT は、通常 55 ～ 65°C の範囲にあります。ガラス繊維強化により200℃以上まで上昇します。
• ブリルトランジション: PA6 は、非閉じ込め材料中で約 160°C でブリル転移と呼ばれる固体状態転移も起こします。この温度を超えると、α 型単斜晶系結晶は、水素結合がより乱れた、より対称性の高い相に移行します。この移行は、高温での使用温度における PA6 の処理ウィンドウと熱挙動に影響を与えます。

半結晶構造が PA6 の機械的性能をどのように決定するか

ポリアミド 6 の機械的挙動は、その二相半結晶微細構造の直接的な結果です。この関係を理解することは、エンジニアリング用途におけるその利点と限界の両方を説明するのに役立ちます。

結晶ラメラは、剛性と強度を提供する物理的な架橋または強化ドメインとして機能します。ラメラ間およびラメラ周囲の非晶質鎖、特に隣接するラメラ間にまたがる結晶間結合鎖は、変形中に応力を運び、靭性と延性に寄与します。この構造は、室温での PA6 の引張試験で観察される特徴的な二重降伏挙動の原因となっています。つまり、非晶質ドメインの変形に伴う低ひずみ (約 5 ～ 10%) での最初の降伏と、それに続く結晶性ラメラ自体の破壊に伴うより高いひずみでの 2 番目の降伏です。

PA6 のより高い結晶化度は、一般に、より高い剛性、より高い引張強度、より優れた耐クリープ性と相関しますが、その代償として耐衝撃性と破断点伸びが低下します。結晶化度が低い PA6 (たとえば、急速冷却で製造された PA6) は、より強靭で延性が高い傾向があります。このトレードオフは半結晶性ポリマーの典型的な特徴であり、PA6 配合業者や加工業者に、加工条件や核剤を通じて結晶化度を調整することで、特定の用途に合わせて特性を調整するかなりの自由度が与えられます。

類似した PA66 (ナイロン 6,6) と比較すると、PA6 は同等の加工条件下で結晶性がわずかに低くなります。これにより、PA6 の融点が若干低くなり (PA66 の約 260 °C に対して約 220 °C)、低温での加工性が向上し、衝撃性能がわずかに向上します。一方、PA66 は高温での耐熱性と剛性がわずかに優れています。どちらも半結晶質です。違いは、材料の基本的な結晶性/非晶質の性質ではなく、結晶化度と結晶の完全性の程度にあります。

ポリアミド 6 と非晶質ポリアミド: 明らかな違い

ポリアミド 6 とアモルファス ポリアミドとして知られる材料クラスを明確に区別することは価値があります。どちらもポリアミド ファミリーに属しますが、構造と特性が根本的に異なるためです。

この記事全体で説明しているように、PA6 は半結晶性ポリアミドです。対照的に、PA 6I/6T コポリマー (ヘキサメチレンジアミンとイソフタル酸およびテレフタル酸とのコポリマー) などの非晶質ポリアミドは、通常、異なる形状のモノマーとの共重合を通じて、不規則な分子構造を組み込むことによって結晶化を完全に防ぐように設計されています。たとえば、PA 6I/6T のイソフタル酸単位は鎖にねじれを導入し、規則的な充填を妨げ、結晶秩序を抑制し、完全に非晶質の材料を生成します。

この違いの実際的な影響は重大です。非晶質ポリアミドは透明で (光を散乱させる結晶ドメインが存在しないため)、成形収縮が低く、寸法安定性に優れています。ただし、PA6 の結晶化度によってもたらされる高温剛性が欠けており、使用温度は融点ではなくガラス転移温度によって制限されます。 PA6 は半結晶構造で、不透明または半透明で、より高い成形収縮率を示し、明確な融点を持っていますが、結晶相により Tg よりもはるかに高い剛性と強度を保持します。

この区別は、材料を選択する際に重要です。光学的透明性、厳しい寸法公差、および中温環境での幅広い耐薬品性を必要とする用途には、非晶質ポリアミドが好ましい場合があります。高い剛性、耐摩耗性、および 200°C 付近での性能を必要とする構造工学用途には、半結晶 PA6 がより適切な選択肢です。

PA6 の結晶化度の測定に使用される方法

ポリアミド 6 の結晶化度は加工履歴によって変化し、特性に直接影響するため、正確に測定することが実際上重要です。この目的のために、いくつかの分析手法が日常的に使用されています。

• 示差走査熱量測定 (DSC): 最も一般的な方法。 PA6 サンプルの溶融中に測定された融解熱は、100% 結晶質 PA6 の理論融解熱 (α 型の場合約 241 J/g) と比較されます。この比率により結晶化度が求められます。 PA6 は DSC 加熱スキャン中に低温結晶化または多形転移を起こす可能性があるため、複雑な問題が発生し、慎重な分析が必要になります。
• 広角 X 線散乱 (WAXS): 存在する結晶相に関する直接的な構造情報を提供します。鋭い回折ピークは結晶反射に対応します。広いハローは非晶質の寄与に対応します。相対強度を積分することにより、結晶化度の計算と、α 相と γ 相の含有量の特定が可能になります。
• 密度測定: 結晶性 PA6 と非晶質 PA6 は密度が大きく異なるため (1.24 g/cm3 対 1.08 g/cm3)、サンプルの密度を測定し、二相混合ルールを適用することで結晶化度の推定値が得られます。これは単純ですが、DSC や WAXS よりも精度が低くなります。
• FTIR分光法: 特定の結晶相に関連する赤外線吸収バンドにより、半定量分析が可能になります。 PA6 の場合、974 cm-1、1030 cm-1、1073 cm-1 の特徴的な吸収バンドを使用して、α 結晶相と γ 結晶相の含有量を区別し定量化します。

各手法には、独自の長所、制限、および前提条件があります。日常的な品質管理には、そのスピードとアクセスのしやすさから DSC が最も広く使用されています。詳細な構造特性評価の場合、特に α 相と γ 相の相対比率が重要な場合には、WAXS と DSC を組み合わせることで最も完全な画像が得られます。

設計、加工、材料の選択に対する実際的な意味

エンジニアや材料選択者にとって、単に「結晶」または「非晶質」というラベルを付けるのではなく、ポリアミド 6 が半結晶であることを理解することは、コンポーネントの設計、加工、使用方法に直接的かつ具体的な影響を及ぼします。

まず、PA6 部品は金型から出た後もゆっくりと結晶化し続けます。この成形後の結晶化により、寸法変化 (通常は収縮) が生じ、部品のフィット感や機能に影響を与える可能性があります。高精度 PA6 コンポーネントでは、多くの場合、組み立てる前に制御された環境で結晶化を完了するために、制御されたアニーリングまたはコンディショニング プロトコルが必要になります。この手順を行わないと、特に高温での使用の最初の数百時間で、使用中に寸法のドリフトが発生する可能性があります。

第 2 に、PA6 部品の湿分調整は、機械的特性試験の前および多くの用途での使用前に行われる標準的な方法です。成形されたばかりの乾燥した PA6 は、吸収された水分が非晶質相を可塑化するため、湿気で調整された PA6 とは明らかに異なる特性を持っています。 PA6 グレードの公開されている特性データシートでは、通常、成形時乾燥状態 (DAM) と湿気調整状態 (通常は 50% の相対湿度調整) の両方の値が報告されており、その違いはかなり大きい場合があります。衝撃強度と破断伸びは吸湿により増加しますが、引張強度、剛性、硬度は減少します。

第三に、ガラス繊維強化により PA6 の結晶化挙動が変化します。ガラス繊維は、結晶化を促進し、結晶化温度をより高い値にシフトさせる不均一な核形成サイトとして機能します。得られるガラス充填複合材料の PA6 マトリックスは、同等の冷却条件下で純粋な PA6 よりも結晶性が高く、より微細な構造になる傾向があり、ガラス強化ポリアミド 6 グレードの剛性と寸法安定性の向上に貢献します。

第 4 に、特定の用途で PA6 と PA66 のどちらを選択するかは、多くの場合、半結晶構造の微妙な違いによって決まります。 PA66 は、より対称的な鎖構造と強い結晶化傾向により、PA6 よりわずかに高い結晶化度を達成し、融点が PA6 より約 40°C 高くなります。これにより、PA66 は 200°C 以上の温度での用途により適したものになります。 PA6 は加工温度が低く、表面仕上げが良好で、加工が容易であるため (結晶化速度と収縮が低いため)、多くの精密射出成形用途や繊維製造に好まれています。
