PA6 とは何の略ですか?ポリアミド 6 の説明

PA6 とは何の略ですか?

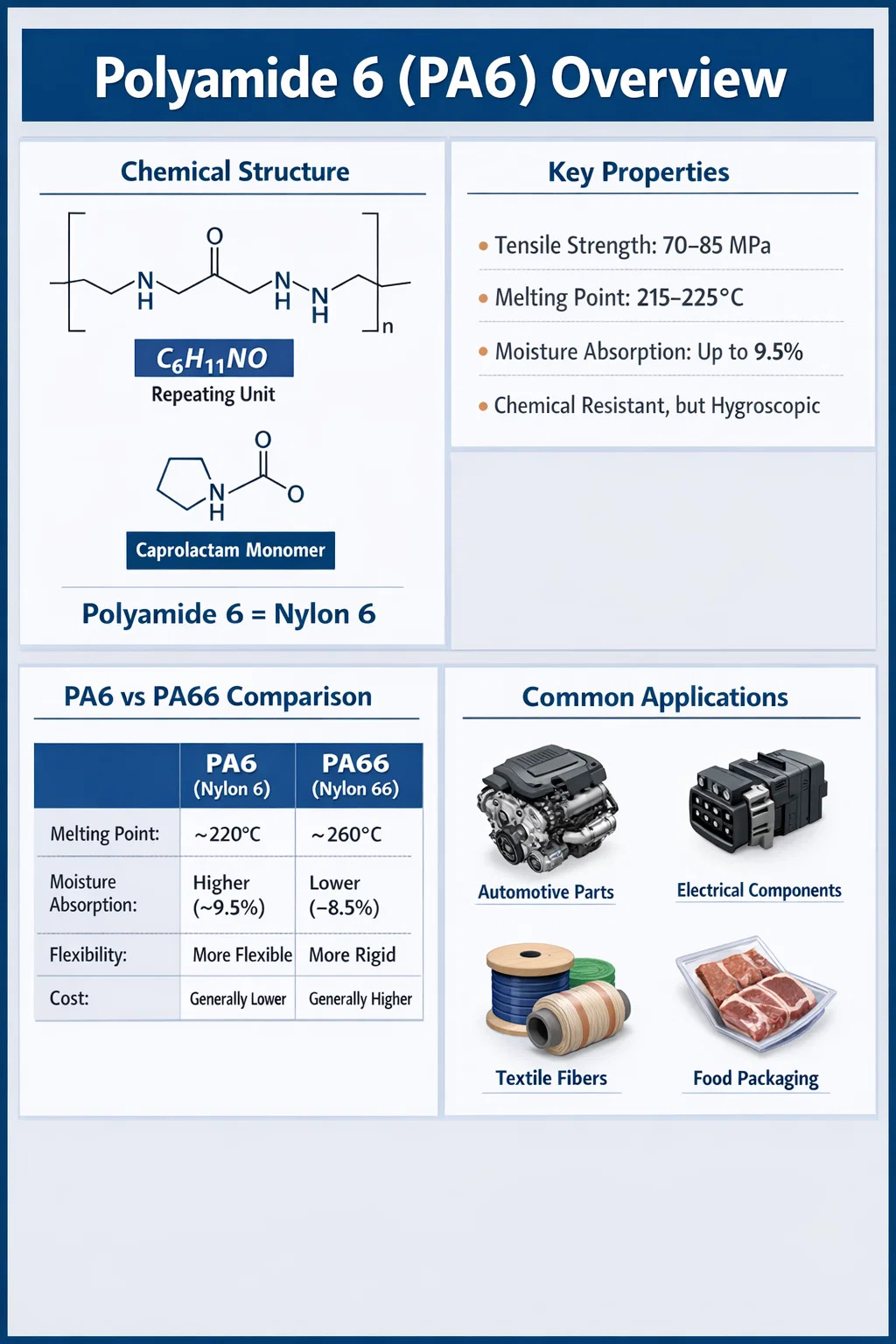

PA6はの略です ポリアミド 6 、カプロラクタムの開環重合によって生成される半結晶性熱可塑性ポリマー。これは、より広範なナイロンファミリーに属し、世界で最も広く使用されているエンジニアリングプラスチックの 1 つです。 「６」は、カプロラクタム（Ｃ６Ｈ１１ＮＯ）から誘導される繰り返しモノマー単位中の６個の炭素原子を指す。 PA6 は一般にナイロン 6 とも呼ばれ、どちらの用語も同じ基材を指します。

産業および技術の文脈では、PA6 とポリアミド 6 は同じ意味で使用されます。工学データシートでは PA6 として、市販製品リストではナイロン 6 として、科学文献ではポリカプロラクタムとしてラベル付けされていることがあります。ラベルに関係なく、これらの名前はすべて、ポリマー鎖に沿って繰り返されるアミド結合 (-CO-NH-) によって定義される同じポリマー主鎖構造を指します。

ポリアミド 6 は、世界的に最も多く消費されているエンジニアリング熱可塑性プラスチックの 1 つです。年間生産量を超える 400万トン この材料は、自動車やエレクトロニクスから繊維や食品包装に至るまでの産業に不可欠です。 PA6 が何を意味するのかを理解することは出発点にすぎません。PA6 の化学的性質、性能特性、および処理動作が、PA6 がなぜ商業的にこれほど支配的になったかを定義します。

ポリアミド 6 の背後にある化学

ポリアミド 6 は、環状アミドであるε-カプロラクタムの加水分解開環重合によって合成されます。このプロセスは、ヘキサメチレンジアミンとアジピン酸という 2 つの別々のモノマーの縮重合によって作られるポリアミド 66 (PA66) とは根本的に異なります。 PA6 は単一モノマー起源であるため、PA66 に比べてより均一でわずかに柔軟性のある鎖構造を実現します。

PA6 骨格に沿って繰り返されるアミド基 (-CONH-) は、次のような重要な特性の多くを担っています。

• 強力な分子間水素結合により、機械的剛性と高い融点が得られます。
• 水分子との親和性があり、寸法安定性に影響を与える水分の吸収（吸湿性）を引き起こします。
• オイル、グリース、燃料、およびほとんどの有機溶剤に対する耐薬品性
• アミド結合を加水分解する可能性のある強酸および強塩基に対する感受性

ポリアミド 6 の結晶化度は通常、次の範囲です。 35%～45% 、加工条件により異なります。結晶化度が高いほど剛性、強度、耐薬品性が向上し、結晶化度が低いほど衝撃靱性と柔軟性が向上します。このバランスは、製造中の核剤、冷却速度、アニーリングプロトコルを通じて調整できます。

市販の PA6 グレードの分子量は大きく異なります。標準的な射出成形グレードの数平均分子量 (Mn) は通常、次の範囲にあります。 15,000 ～ 40,000 g/mol 一方、繊維グレードおよびフィルムグレードのバリアントは、特定の引張および伸びの要求を満たすためにより高い分子量に達することができます。

PA6 の主要な物理的および機械的特性

ポリアミド 6 の性能プロファイルにより、ポリアミド 6 は入手可能なエンジニアリング熱可塑性プラスチックの中で最も多用途の 1 つとなります。次の表は、未充填の標準グレード PA6 の乾燥状態 (DAM) 状態での典型的な特性をまとめたものです。

注意が必要な特性の 1 つは吸湿性です。 PA6 は環境から水分を吸収し、飽和 (平衡含水率、つまり EMC) になると、特性が大きく変化します。引張強度が低下する可能性があります 20～30% 、耐衝撃性と破断伸びが向上します。これは、コンディショニングされた状態 (湿潤) でテストされた PA6 部品は、成形直後 (乾燥) でテストされた同じ部品とはまったく異なる挙動を示すことを意味します。エンジニアは構造用途を設計する際にこれを考慮する必要があります。

熱的挙動

ポリアミド 6 の融点は約 220°C であり、中温エンジニアリング プラスチックの範囲内に収まります。 1.8 MPa の荷重下での熱たわみ温度 (HDT) は、未充填グレードでは約 55 ～ 65 °C ですが、ガラス繊維強化により劇的に上昇します。30% ガラス充填 PA6 は、HDT を達成できます。 200℃以上 。これにより、強化された PA6 は、熱にさらされることが日常的に起こる自動車のボンネット下の用途に適しています。

PA6 と PA66: それぞれの違いとそれぞれを選択する場合

ポリアミド 6 とポリアミド 66 は商業的に最も重要な 2 つのナイロン グレードであり、頻繁に比較されます。これらは類似した化学ファミリーを共有していますが、実際のアプリケーションではその違いが重要になります。

消費財、非構造住宅、織物繊維などのほとんどの汎用用途には、コストが低く、射出成形時の流動性が高く、表面の美しさが優れているため、PA6 が推奨されています。 150°C を超える温度に継続的にさらされる必要がある、要求の厳しい自動車または産業用途には、PA66 が有利です。ただし、スタビライザー パッケージとガラス強化により、PA6 はこの性能ギャップの多くを埋めるように設計できます。

ポリアミド 6 の一般的なグレードと配合

生の未充填 PA6 は単なるベースラインです。商業環境には、特定の性能目標に向けて設計された数十の改良グレードが含まれています。主なカテゴリは次のとおりです。

ガラス繊維強化PA6

ガラス繊維を重量で 15%、30%、または 50% 添加すると、PA6 が構造材料に変わります。 30% ガラス充填 PA6 グレードは通常、次の引張強度を実現します。 160～180MPa 曲げ弾性率は 8,000 ～ 10,000 MPa で、未充填のベース樹脂の剛性の約 3 ～ 4 倍です。この強化されたバリエーションは、自動車アセンブリの構造ブラケット、エンジン カバー、電気ハウジング、および耐荷重クリップの標準的な選択肢です。

難燃性PA6

電気および電子用途の場合、ポリアミド 6 の難燃性 (FR) グレードにはハロゲンフリーまたはハロゲン化添加剤が組み込まれており、指定された肉厚 (多くの場合 0.4 mm 程度の薄さ) で UL 94 V-0 定格を達成します。これらのグレードは、IEC 60695 および UL 規格に準拠して発火リスクを最小限に抑える必要があるサーキット ブレーカー ハウジング、リレー ベース、コネクタ本体、およびその他のコンポーネントにとって重要です。

衝撃改質 PA6

EPDM や無水マレイン酸グラフトポリオレフィンなどのエラストマー改質剤によるゴムの強化により、低温耐衝撃性が大幅に向上します。超強靭な PA6 グレードは、ノッチ付きシャルピー衝撃値を達成できます。 50～80 kJ/m² 標準グレードの 5 ～ 8 kJ/m² と比較して。これらの配合物は、スポーツ用品、工具のハウジング、自動車のバンパー部品に使用されています。

熱安定化PA6

標準 PA6 は、長期暴露シナリオでは 100°C を超えると熱酸化劣化を受けます。熱安定化グレードには銅ベースまたはヒンダードアミン安定剤システムが組み込まれており、120 ～ 130°C の温度での連続耐用年数が延長されます。これは、吸気マニホールド、冷却システム コンポーネント、および熱を発生する自動車サブシステムに近いその他の部品に当てはまります。

ミネラル充填グレードとカーボンファイバーグレード

タルクやワラストナイトなどの鉱物フィラーを添加することで、ガラス繊維と比較して低コストで寸法安定性、剛性、表面硬度を向上させます。カーボンファイバー強化 PA6 は、優れた比剛性を実現し、材料コストが大幅に高くなるものの、航空宇宙や高性能スポーツ用品の軽量構造用途での仕様が増えています。

PA6 の処理方法: 製造方法

ポリアミド 6 は幅広いポリマー加工方法と互換性があり、商業的な多用途性に大きく貢献します。加工方法の選択は、意図する製品の形状と最終用途の要件によって異なります。

射出成形

射出成形は、エンジニアリング用途における PA6 の主な加工方法です。一般的な溶融温度の範囲は次のとおりです。 240℃～280℃ 、結晶化度と表面仕上げを制御するために 60 ～ 100°C の金型温度が使用されます。予備乾燥は必須です。PA6 ペレットは、分子量損失、表面欠陥 (広がり、縞模様)、および機械的特性の低下を引き起こす成形中の加水分解を防ぐために、加工前に含水率 0.2% 未満になるまで乾燥する必要があります。除湿乾燥機で80℃、4～6時間乾燥するのが標準的です。

押出成形

PA6 は、異形材、チューブ、ロッド、フィルム、シートに広く押出成形されています。フィルムグレードの PA6 は、その優れた酸素および芳香バリア特性により、バリア層として食品包装に広く使用されています。 PA6 とポリエチレンまたはポリプロピレン層を組み合わせた共押出多層フィルムは、柔軟性、バリア性能、ヒートシール性のバランスが取れた包装ソリューションを提供します。 PA6 フィルムは、次の酸素透過率を達成します。 30 cc·mil/100 in²·day 未満 乾燥した状態で。

繊維製造のための溶融紡糸

繊維産業は、靴下、スポーツウェア、水着、カーペット、工業用生地として溶融紡糸 PA6 繊維 (ナイロン 6 繊維) に依存しています。溶融紡糸プロセスでは、溶融した PA6 を紡糸口金を通して押し出し、続いて延伸とテクスチャリングを行って目標の強度と伸びの値を達成します。市販の PA6 フィラメント糸は通常、次の範囲の靭性を示します。 4～7g/デニール 、耐久性、耐摩耗性があり、繰り返しの機械的ストレスに対して弾力性があります。

ブロー成形と回転成形

PA6 の特殊なブロー成形グレードは、耐薬品性と機械的完全性の組み合わせが必要とされる燃料ライン、液体リザーバー、および中空の自動車部品の製造に使用されます。 PA6 粉末による回転成形は工業用容器や特殊ハウジングに適用されていますが、ポリエチレン グレードほど一般的ではありません。

業界全体にわたる PA6 の主な用途

ポリアミド 6 の応用範囲は非常に広いです。以下は、PA6 が標準または推奨材料である第一次産業と特定の最終用途です。

自動車産業

自動車部門はエンジニアリンググレードの PA6 の最大の消費者であり、およそ 35～40% PA6エンジニアリングプラスチックの総消費量の割合。ガラス強化または熱安定化 PA6 で作られた主要な自動車部品には次のものがあります。

• エアインテークマニホールドとレゾネーター
• エンジン カバーとオイル パン (一部のプラットフォーム)
• 冷却システムのハウジングとサーモスタット本体
• ペダルブラケットとケーブルガイド
• 燃料ラインコネクタおよび流体導管
• 構造クリップ、ファスナーブッシュ、ドアハンドル機構

自動車業界の軽量車両設計への移行（燃料効率の向上と CO₂ 排出量削減のため）により、金属部品のガラス強化 PA6 への代替が引き続き推進されており、一般に「金属代替」と呼ばれる傾向です。典型的な現代の車両には、以下のものが含まれています。 15kgと25kg PA6 と PA66 が大部分のシェアを占めています。

電気電子 (E&E) アプリケーション

FR グレードの汎用 PA6 は、機械的強度、寸法安定性、電気絶縁特性を兼ね備えているため、電気部品に広く使用されています。 PA6 の表面抵抗率は次を超えています。 10¹3Ω 、その絶縁耐力は通常 14 ～ 16 kV/mm であるため、コネクタ ハウジング、リレー エンクロージャ、サーキット ブレーカー ベース、端子台、モーター ボビン コアに最適です。

繊維および繊維の用途

量ベースで見ると、繊維は実際に世界中でポリアミド 6 の最大の用途であり、約 60～65% PA6 総生産量の割合。ナイロン 6 繊維は、靴下、下着、スポーツウェア、室内装飾品、カーペットなどに使用されています。 PA6 繊維の優れた耐摩耗性と弾性回復力により、PA6 繊維は PA66 やポリエステルと競合するカーペットの表面繊維で特に評価されています。

食品包装

PA6 フィルムは、柔軟な食品包装、特に真空包装された肉、チーズ、加工食品の重要な素材です。ポリオレフィンと比較して優れたバリア特性により、酸化腐敗につながる酸素の侵入を防ぎ、保存期間を大幅に延長します。 PA6 ベースの包装フィルムは優れた耐突刺性も示し、最高 121°C の温度での低温殺菌やレトルト処理に耐えることができます。

産業および消費財

PA6 は、電動工具のハウジング、スポーツ用品 (スキービンディング、クライミングハードウェア、自転車コンポーネント)、産業用コンベアコンポーネント、ギアとブッシング、結束バンドとケーブル管理システム、空気圧継手などに広く使用されています。靭性、耐摩耗性、および機械加工性の組み合わせにより、射出成形された量産部品と機械加工された半製品の両方に実用的な選択肢となります。

ポリアミド 6 の感湿性を理解する

水分管理は PA6 を扱う上で実際上最も重要な側面の 1 つであり、処理と最終用途のパフォーマンスの両方に影響します。 PA6 は吸湿性があり、周囲の相対湿度と平衡に達するまで周囲環境から水を吸収します。

相対湿度 50%、23°C (ISO 1110 に基づく典型的な調整状態) では、PA6 は約 水分2.5～3.0重量％ 。完全に飽和した状態（水に浸した状態）では、これはおよそ 9 ～ 10% まで上昇します。これらの水分レベルは以下に直接影響します。

• 寸法安定性: PA6 は、水分含量が増加すると寸法変化 (膨潤) を示し、吸収された水分の 1 パーセントあたり約 0.7 ～ 1.0% の線膨張を伴います。精密にフィットするコンポーネントの場合、これを公差に考慮する必要があります。
• 引張強度と弾性率: 水は分子間の水素結合を破壊することによって可塑剤として作用するため、両方とも水分の摂取とともに減少します。
• 耐衝撃性: 含水量が増加すると延性が増加するため、改善されます。調整済み PA6 は、低温衝撃試験において DAM PA6 よりも大幅に靭性が高くなります。
• 処理品質: 適切な乾燥を行わずに処理された湿ったペレットは、表面欠陥、ボイド、分子量の低下、および機械的特性の低下を伴う部品を生成します。

構造用途に PA6 を指定するエンジニアは、使用中の性能を過大評価しないように、成形時の乾燥値ではなく、条件付けされた機械データ (予想される使用水分量で) を常に参照する必要があります。

PA6の持続可能性とリサイクル

持続可能性は材料選択においてますます重要な側面となっており、ポリアミド 6 は他の多くのエンジニアリング プラスチックよりも有利な耐用年数終了プロファイルを備えています。 PA6 は機械的にリサイクル (再溶解して新しい部品に再加工) できますが、特に複数の処理サイクルの後では、分子量と特性が多少劣化します。カーペット繊維、漁網、繊維廃棄物からの産業スクラップおよび使用済み PA6 が収集され、世界中のいくつかのプログラムで大規模にリサイクルされています。

ケミカルリサイクルは、PA66 と比較して PA6 の場合に特に有利です。 PA6 は単一のモノマー (カプロラクタム) から作られているため、加水分解または解糖によって解重合して純粋なカプロラクタムに戻し、回収したモノマーを再重合してバージン品質の PA6 にすることができます。この閉ループのリサイクル経路はすでに商業的に運用されており、Aquafil を含む企業は、廃棄された漁網やカーペット繊維などの使用済み廃棄物から作られた再生 PA6 繊維である Econyl を生産しており、未使用の生産よりも二酸化炭素排出量が大幅に低くなります。

ライフサイクル評価によると、1 kg のバージン PA6 を生産するには約 120–130MJ のエネルギーを消費し、CO₂ 換算で約 6 ～ 8 kg の排出量を生成します。リサイクルされた PA6 は、リサイクル ルートに応じてこれらの数値を 50 ～ 80% 削減し、化学の観点からはリサイクル可能なエンジニアリング ポリマーの 1 つとなります。

植物由来の原料に由来するバイオベースのカプロラクタムも、PA6 生産の化石燃料への依存を減らす手段として活発な開発が進められていますが、現時点では商業規模は限られています。

PA6 の制限と設計上の考慮事項

ポリアミド 6 は魅力的な特性の組み合わせを提供しますが、あらゆる用途に普遍的に適しているわけではありません。設計者とエンジニアは、次の制限事項に注意する必要があります。

• 湿気による寸法変化: 議論したように、吸湿性の膨潤により、適切な設計補正がなければ、さまざまな湿度や直接水の浸入にさらされる厳しい耐性のアセンブリでの使用が制限されます。
• 紫外線劣化: 未修飾の PA6 は、長時間 UV にさらされると劣化し、表面のチョーキング、脆化、色の変化を引き起こします。屋外用途には、UV 安定化グレードまたは保護コーティングが必要です。
• 酸および強塩基に対する感受性: PA6 は濃鉱酸 (HCl、H2SO4) および強アルカリによって攻撃され、アミド結合を加水分解して鎖の切断を引き起こします。このような化学薬品を使用する用途には、代替材料が必要です。
• 持続的な荷重下でのクリープ: すべての半結晶性熱可塑性プラスチックと同様に、PA6 はクリープ (一定の荷重下でのゆっくりとした変形) を示します。これは、長期の構造用途、特に高温または条件付けされた状態での使用では考慮する必要があります。
• 収縮と反り: PA6 は比較的高い成形収縮率 (未充填グレードでは 0.6 ～ 1.8%、ガラス充填グレードでは異方性で 0.3 ～ 0.7%) を持っているため、平らな部品や非対称部品の反りを最小限に抑えるには、慎重な金型設計と加工パラメータ制御が必要です。

これらの制限が問題となるアプリケーションの場合は、PA12 (吸湿性が低い)、POM (寸法安定性が優れている)、PPS (耐薬品性と耐熱性に優れている)、または PEEK (高性能だがコストが大幅に高い) などの代替品が考えられます。
