ナイロン6は堆肥化可能ですか?

直接の答え: ナイロン 6 は堆肥化できません

ナイロン6 家庭用堆肥化でも工業用堆肥化でも、標準的な堆肥化条件下では堆肥化できません。これは石油化学原料に由来する合成ポリマーであり、その分子構造は有機物を分解する生物学的プロセスによって破壊されません。 典型的な堆肥環境では、ナイロン 6 は、意味のある劣化を起こすことなく、数十年、場合によっては数世紀にわたって構造的に無傷のまま残ります。

「ナイロン」という言葉は繊維製品や消費者製品において生分解性または持続可能なマーケティング用語と並んで表示されることがあり、環境に責任のある選択をしたい購入者の間で混乱を引き起こすことがあるため、この点は明確に述べておく価値があります。標準的なナイロン 6 は、石油由来のモノマーであるカプロラクタムから製造されており、環境耐性という点ではポリエチレンやポリプロピレンと同じカテゴリーに属する耐久性のあるプラスチック素材です。

とはいえ、状況は完全に静的なわけではありません。バイオベースのナイロン 6、酵素分解、および特殊な添加技術に関する継続的な研究により、持続可能性関連の決定のためにナイロン 6 を評価している場合、完全に理解する価値のある、より微妙な全体像が生み出されています。

堆肥化可能性の実際の意味とナイロン 6 がテストに合格しない理由

堆肥化可能性は定義された技術基準であり、環境に優しいという一般的な印象ではありません。最も広く参照されている標準は次のとおりです。 ASTM D6400 (北米で使用) および EN 13432 （ヨーロッパで使用されています）。どちらもマテリアルが次のことを必要とします。

• 産業用堆肥化条件（通常は 58°C、制御された湿度と通気）下で 12 週間以内に 2 mm 以下の断片に崩壊します。
• 180 日以内に有機炭素の少なくとも 90% を CO₂ に生分解します。
• 有毒な残留物を残さない - 得られた堆肥は、未処理の対照と同等の植物の成長をサポートする必要があります。
• 規制値を超える重金属を含まない

ナイロン 6 は生分解の要件を決定的に満たしていません。ポリアミドの環境残留性に関する研究では、ナイロン 6 は 180 日間のテスト期間内、またはそれに近い範囲内では 90% の炭素無機化に到達しないことが示されています。ナイロン 6 のアミド結合は、生物学的分解を引き起こす加水分解や酵素による攻撃に対して比較的耐性があります。ナイロン 6 は酸性またはアルカリ性条件下ではゆっくりと加水分解しますが、堆肥の山の中性から弱アルカリ性の pH は、関連する時間枠内で大幅な鎖切断に必要な化学条件を提供しません。

比較のために、ポリ乳酸 (PLA) などの材料は、工業用堆肥化における ASTM D6400 のしきい値を達成するように設計されています。 PLA はエステル結合の加水分解によって分解されますが、このプロセスは工業用堆肥施設の高温と湿気によって促進されます。ナイロン 6 のアミド結合は PLA のエステル結合よりも化学的に安定しており、これがナイロン 6 を耐久性のあるエンジニアリング材料たらしめている理由の 1 つであり、同時に環境に対して耐久性のあるものでもあります。

ナイロン 6 は環境中で分解するのにどれくらい時間がかかりますか?

自然環境におけるナイロン 6 の正確な分解タイムラインを確立することは困難です。なぜなら、分解速度は環境条件に大きく依存するためです。紫外線曝露、温度、湿度、微生物の活動、機械的ストレスがすべて影響します。ただし、入手可能な証拠は次のことを示しています ナイロン 6 は土壌または海洋環境で 30 ～ 80 年以上持続します。 重大な物理的故障を示す前に、典型的な周囲条件下で保管してください。

太陽光からの紫外線は、実際にナイロン 6 の最も効果的な自然劣化の推進要因です。光酸化によりポリマー表面で鎖の切断が引き起こされ、黄変、脆化、そして最終的にはより小さな破片への断片化が引き起こされます。ただし、これは物理的な断片化であり、生分解ではありません。結果として生じる粒子はマイクロプラスチックであり、無害な有機化合物ではありません。紫外線への曝露が制限されている土壌や水中では、ナイロン 6 の分解がさらに遅くなります。

ナイロン 6 漁網や水産養殖設備が海洋環境で紛失または廃棄されると、十分に文書化された問題が発生します。これらのいわゆる「ゴーストネット」は、海洋野生生物に絡みつき、害を与え続けながら、何十年も存続する可能性があります。これは、意味のある意味での堆肥化可能性からは程遠い、ナイロン 6 の環境残留性を直接現実世界で示したものです。

対照的に、同じ環境に置かれた食品廃棄物は、微生物の活動によって数週間以内に完全に分解されます。湿った土に埋められた綿の衣服は、1 ～ 5 年以内にほとんど認識できなくなります。同じ条件下でのナイロン 6 は、実質的に無傷のままです。

生分解性と堆肥化可能性: ナイロン 6 にとって重要な違い

これら 2 つの用語はしばしば同じ意味で使用されますが、異なるものを表しており、この区別はナイロン 6 に特に関係します。

生分解性 これは、微生物が一定の時間枠で物質を水、CO₂、バイオマスに分解できることを意味しますが、その時間枠は特定されていません。十分な時間と適切な条件があれば、実質的にすべての有機分子は技術的には生分解可能です。 「生分解性」とラベル付けされた一部のプラスチックは、現実的な環境条件下では無機化するまでに数百年かかる場合があり、そのラベルは事実上誤解を招くものとなっています。

堆肥化可能 これは、制御された堆肥化条件下で、有害な残留物を残さずに、定められた短期間（通常は 180 日）内で生分解が起こる必要があるため、より要求が厳しくなります。

ナイロン 6 は技術的には最も広い意味で生分解性です。特定の実験室条件下でナイロン 6 を攻撃し、部分的に代謝する微生物や、特定の菌株や細菌を含む微生物が存在します。研究により、次のような生物が特定されています。 フラボバクテリウム 種、特定の白色腐朽菌、およびアミド結合を切断できるナイロンーゼ酵素を持つ細菌。しかし、これらの研究における生物学的分解速度は、堆肥化可能性の基準を満たすには遅すぎ、また、重大な分解が観察される条件は、裏庭の堆肥箱や産業用堆肥化施設を代表するものではありません。

したがって、正確な表現は次のとおりです。ナイロン 6 は、特定の条件下では非常に限られた遅い生分解性を示しますが、現在認められている基準では明らかに堆肥化可能ではありません。

ナイロン 6 と他の素材: 環境耐久性の比較

ナイロン 6 の環境プロファイルを他の一般的な材料と照らし合わせて説明すると、容易に堆肥化できるものから耐久性の高いものまで、ナイロン 6 がスペクトルのどの位置にあるかを説明するのに役立ちます。

ナイロン 6 は中間ゾーンに位置し、非常に長い時間枠では HDPE や PET よりも分解しやすいですが、天然繊維や目的のために設計されたバイオプラスチックよりもはるかに耐久性があります。現在の基準では堆肥化可能性の指定は受けていません。

マイクロプラスチック問題: ナイロン 6 が分解すると何が起こるか

ナイロン 6 は、紫外線への曝露、機械的磨耗、またはゆっくりとした加水分解によって分解されても、無害な分子には消えません。それは徐々に小さな破片に砕け、最終的にはマイクロプラスチック（1 マイクロメートルから 5 ミリメートルの間の粒子）とナノプラスチック（1 マイクロメートル未満）になります。

ナイロン 6 マイクロファイバーは繊維分野で特に懸念されています。環境科学雑誌に掲載された研究によると、合成繊維の衣類を一度洗濯すると、 数十万から100万を超えるマイクロファイバー 生地の構造と洗濯条件に応じて、洗濯サイクルごとに異なります。ナイロン 6 スポーツウェア、水着、靴下、アクティブウェアはすべて、これらの排出の重大な発生源です。

これらのマイクロファイバーは、ほとんどの下水処理施設のろ過を通過して水路に入り、川、湖、海面水、深海の堆積物、さらには飲料水源でも検出されています。ナイロンマイクロプラスチックは、魚、海洋無脊椎動物、海鳥の腸内容物から発見されており、最近の研究では人間の血液サンプルにも記録されています。

ナイロン 6 は堆肥化できないという事実、そしてその物理的分解経路がきれいな分解ではなくマイクロプラスチック汚染につながるという事実は、使い捨て用途や寿命の短い用途でのナイロン 6 の広範な使用に対する環境上の中心的な反対の 1 つです。

バイオベースのナイロン 6: 堆肥化の可能性の方程式は変わりますか?

カプロラクタムモノマーが石油ではなく再生可能な生物原料に由来するバイオベースのナイロン 6 に対する商業的関心が高まっています。企業は、リジン（アミノ酸）、リグニン、その他のバイオマス由来前駆体からバイオカプロラクタムを生成するルートを模索しており、バイオカプロラクタムは従来のカプロラクタムとまったく同じ化学反応によって重合できます。

重要なのは、バイオベースのナイロン 6 は石油由来のナイロン 6 と化学的に同一であるということです。 ポリマー鎖、分子量、結晶構造、および末端基の化学的性質は、モノマーがトウモロコシ工場から来たのか、製油所から来たのかに関係なく、同じです。これは、バイオベースのナイロン 6 が従来のナイロン 6 と同じ環境残留性を持っていることを意味します。これは堆肥化できず、実質的に意味のある時間枠では生分解性がなく、同じように断片化してマイクロプラスチックになります。

バイオベースのナイロン 6 が存在する場合、その環境上の利点は製造段階にあり、化石炭素の消費量が削減され、モノマー合成による温室効果ガス排出量が削減される可能性があります。耐用年数が終了した後の環境への影響は改善されません。堆肥容器に捨てられたバイオベースのナイロン 6 歯ブラシの毛は、同じ容器から出てきた従来のナイロン 6 の毛と同じくらい長持ちします。

この区別は、製品のラベル表示と消費者コミュニケーションにとって非常に重要です。生産段階での利点と製品寿命後の行動を明確に区別せずに、バイオベースのナイロン 6 を持続可能なものとしてマーケティングすると、グリーンウォッシングや消費者への誤った情報の危険性があります。

最新の研究: ナイロン 6 を堆肥化できるか?

いくつかの研究方向では、ナイロン 6 またはナイロン様ポリマーをより容易に分解するように設計できるかどうかが研究されています。真の堆肥化可能認定として商業規模に達したものはありませんが、理解する価値のあるものもあります。

酵素分解研究

ナイロン製造工場の廃水中で繁殖するバクテリアの中で最初に発見されたナイロナーゼ酵素は、特定のナイロン オリゴマーのアミド結合を切断することができます。有名な事例としては、 フラボバクテリウム sp. 1970 年代に日本で発見された K172 は、細菌がナイロン 6 副産物を代謝するように進化できることを実証しました。しかし、これらの生物系で観察される分解速度は、実際の堆肥化用途には遅すぎるため、関与する微生物をプラスチック廃棄物管理に大規模に導入することに成功していません。

より最近の研究では、ポリアミド基材に対する PETase (PET ポリエステルを分解する) に似たエンジニアリングプラスチック分解酵素が研究されています。課題は、酵素が最も効率的に機能する条件下ではアミド結合が本質的にエステル結合よりも安定であるため、実用的なポリアミド分解酵素の発見がポリエステルよりもはるかに困難であることです。

オキソ分解性添加剤

酸化促進添加剤は、劣化を促進すると主張して、一部のポリアミドを含むさまざまなプラスチックに混合されています。ただし、これらの添加剤は主に、CO₂ と水への真の生分解ではなく、酸化的断片化、つまりポリマーをより小さな断片に破壊することを促進します。欧州連合の使い捨てプラスチック指令 (2019/904/EU) はこれに明確に対処しており、真の環境利益をもたらさないマイクロプラスチック汚染を引き起こすため、オキソ分解性プラスチックを特定のカテゴリーで事実上制限しています。これらの添加剤はナイロン 6 を堆肥化可能にしません。

代替ポリアミド構造

一部の研究者は、主鎖に分解可能な結合を組み込んだ修飾ポリアミド構造を研究しています。たとえば、エステル基とアミド基を組み込んで、堆肥化条件下でより容易に分解するポリエステルアミドを作成しています。これらの素材はナイロン 6 ではありません。これらは、寿命末期の分解性を得るためにナイロン 6 の耐久性の一部を犠牲にした新しいポリマー構造です。この分野の商用製品は限られており、本稿執筆時点では主流の市場に浸透していません。

ナイロン 6 の現実的な廃棄方法としてのリサイクル

堆肥化はナイロン 6 の有効な廃棄方法ではないため、埋め立てや焼却に代わる環境的に好ましい代替手段はリサイクルです。ナイロン 6 には、他の多くのプラスチックに比べて大きな利点があります。解重合と呼ばれるプロセスを通じて、高純度かつ高収率でモノマーであるカプロラクタムに化学的にリサイクルすることができます。

Aquafil の ECONYL® プロセス これは、このアプローチの最もよく知られた商用実装です。このプロセスでは、漁網、カーペットの端切れ、生地のスクラップなどのナイロン 6 廃棄物を取り出し、それを解重合してカプロラクタムに戻し、その後再重合してバージン同等のナイロン 6 を生成します。 バージンナイロン 6 の生産と比較して二酸化炭素排出量を約 57% 削減 化石原料から、ライフサイクル評価データに基づいて生成されます。

このケミカルリサイクルのアプローチは、合成ポリマーの堆肥化では決してあり得ない点で、真に循環的です。材料の価値は、CO₂ や水に変換されるのではなく、完全に回収されます。環境上の課題は収集インフラです。ほとんどのナイロン 6 製品は専用の収集ストリームに入らず、最終的に混合廃棄物となり、そこではケミカルリサイクルは容易に回収できません。

機械的リサイクル (解重合せずにナイロン 6 を再溶解および再処理する) も、特にカーペット繊維や射出成形のスプルーなどの産業廃棄物の流れに対して行われています。メカニカルリサイクルされたナイロン 6 は、バージン材料と比較して分子量と機械的特性が若干低下していますが、性能の低い用途に使用したり、仕様を維持するためにバージン材料とブレンドしたりすることができます。

消費者と製品設計者にとっての実際的な意味

ナイロン 6 が堆肥化できないことを理解することは、ナイロン 6 の指定、使用、廃棄方法に具体的な意味を持ちます。

消費者向け

• ナイロン 6 製品（歯ブラシの毛、釣り糸、靴下、合成繊維の切れ端、ケーブルタイなど）を家庭用堆肥や緑のゴミ箱に入れないでください。それらは分解されず、堆肥生産物を汚染します。
• 専用のナイロンリサイクル回収スキームを探してください。一部のブランドでは、着用済みのナイロン製アパレルのメールバック プログラムを提供しています。たとえば、パタゴニアとガールフレンド コレクティブは、衣類のリサイクル プログラムを運営しています。カーペット メーカーは、機械的または化学的リサイクルのためにカーペットの引き取りを提供することがあります。
• 耐久性が主な要件ではない用途でナイロン 6 と天然繊維のどちらの代替品を選択する場合は、耐用年数の違いを考慮してください。ウールまたは綿製品は耐用年数が経過すると堆肥化できます。ナイロン 6 相当品ではできません。
• ナイロン 6 の衣類を洗濯する場合は、廃水へのマイクロファイバーの放出を減らすために、マイクロファイバーをキャッチするランドリーバッグ (Guppyfriend バッグなど) を使用してください。

製品デザイナーおよび製造業者向け

• ナイロン 6 を含む製品に堆肥化可能、生分解性、または「自然に戻る」などのラベルを付けないでください。これは不正確であり、多くの市場ではグリーンクレーム法に基づく規制違反となります。
• 寿命後の生分解性が真の製品要件である場合は、ナイロン 6 の機械的性能が必須ではない用途向けに、PHA (ポリヒドロキシアルカノエート) や PBS (ポリブチレンサクシネート) などの堆肥化可能な代替品を評価してください。
• リサイクル可能になるようにナイロン 6 製品を設計します。可能な限りモノマテリアル構造を使用し、リサイクル不可能な基材へのナイロン 6 の接着を避け、ECONYL® などのケミカル リサイクル プログラムと提携して閉ループのマテリアル フローを作成します。
• 実証できない堆肥化可能性の主張を追求するのではなく、ナイロン 6 の性能特性を真に必要とする製品の環境プロファイルを改善する方法として、リサイクルされたナイロン 6 を含有することを検討してください。

規制の状況: グリーンクレームとナイロン 6

製品マーケティングにおける環境主張に対する規制の監視は世界的に強化されており、ナイロン 6 のラベル表示慣行は直接的な影響を受けています。欧州連合では、 グリーンクレーム指令 （現在立法手続きを進めている）製品についての環境上の主張（生分解性や持続可能性の主張を含む）は、認められた科学的証拠と第三者による検証によって実証されることが求められます。

米国では、連邦取引委員会の グリーンガイド (16 CFR Part 260) は、環境マーケティングの主張に関するガイダンスを提供します。 FTCは、埋め立て地やゴミとして最終的に廃棄される製品に対する無条件の分解性の主張は欺瞞的であると述べた。なぜなら、埋め立て地の条件は、合理的な短期間でほとんどの合成材料の分解を促進しないからである。資格なしで「分解性」として販売されているナイロン 6 製品は、これらのガイドラインに違反する可能性があります。

ヨーロッパと北アメリカでは、合成繊維やプラスチック製品について根拠のない生分解性を主張する企業をターゲットにしたいくつかの注目を集めた法執行措置が行われています。規制の高度化が進むにつれて、この分野におけるマーケティング用語と材料科学との間のギャップを維持することが難しくなってきています。

ナイロン 6 を使用しているブランドにとって、最も安全で防御可能な立場は正確な情報開示です。つまり、この素材は耐久性があり、適切な収集計画でリサイクル可能であり、通常の環境条件下では堆肥化や生分解性がありません。リサイクルされたコンテンツが使用されている場合は、適切な証明書 (グローバル リサイクル基準またはリサイクル クレーム基準の検証など) を使用して明示できます。

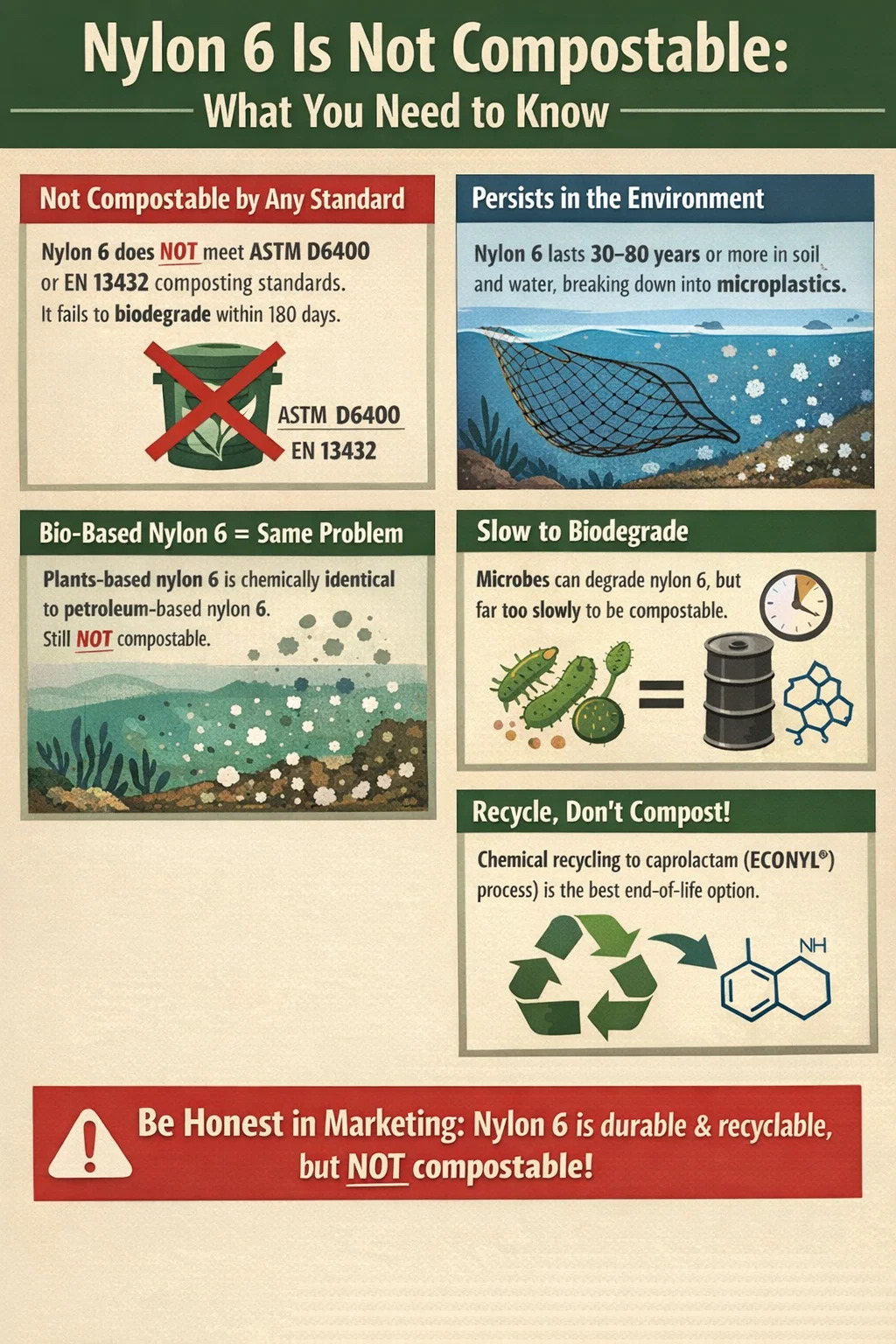

要約: ナイロン 6 と堆肥化可能性について知っておくべきこと

この記事で説明する重要なポイントをまとめると、次のようになります。

• ナイロン 6 は堆肥化できません 家庭用または産業用堆肥化基準 (ASTM D6400、EN 13432) に基づいて。生分解速度または崩壊の要件を満たしていません。
• 自然環境では、ナイロン 6 は長期間持続します。 30～80年以上 、無害な化合物に生分解されるのではなく、物理的にマイクロプラスチックに分解されます。
• バイオベースのナイロン 6 は、従来のナイロン 6 と化学的に同一であり、同じ環境残留性を共有しています。バイオベースのラベルは、使用済みの動作ではなく、原料の起源を示しています。
• 一部の微生物はナイロン 6 を部分的に攻撃する可能性がありますが、その速度は認められた基準の下で堆肥化可能と認定するには遅すぎます。
• カプロラクタムモノマー（ECONYL® など）に戻すケミカルリサイクルは、現在ナイロン 6 廃棄物に利用できる最も環境的に有益な廃棄ルートです。
• グリーンクレームに対する規制の圧力は増大しています。ナイロン 6 を堆肥化可能または生分解性と表示することは不正確であり、複数の管轄区域において違法となる可能性があります。

ナイロン 6 は、耐久性、強度、耐熱性、幅広い化学的適合性といった真の性能上の利点を備えた貴重なエンジニアリング材料であり続けています。その環境プロファイルは堆肥化可能性によって定義されるのではなく、耐久性によって、そして理想的にはリサイクル可能性によって定義されます。リサイクル可能性を考慮した設計とナイロン 6 廃棄物の収集インフラストラクチャのサポートこそが、実際的な持続可能性に重点を置くべきところです。
